Устройство УПКОП 135-1-2ПМ

Устройство УПКОП 135-1-2ПМ выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения и предназначено для управления средствами оповещения и пожаротушения, располагаемыми во взрывоопасной зоне, приборами приемно-контрольными охранно-пожарными обычного исполнения, расположенными  вне взрывоопасной зоны. Устройство относится к особовзрывобезопасному оборудованию, обладает максимально возможным уровнем взрывозащиты и может быть использовано во всех взрывоопасных зонах.

В состав устройства УПКОП 135-1-2ПМ входит:
  • Блок интерфейсный взрывозащищенный БИВ;
  • Табло световое ТС;
  • Оповещатель световой ОС;
  • Элемент выносной ЭВ;
  • Элемент выносной коммутирующий ЭВК.
  • Блок БИВ с маркировкой взрывозащиты [Ex ia] IIС относится к связанному оборудованию и выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения, имеет выходную цепь, обеспечивающую взрывозащиту вида «искробезопасная электрическая цепь», устанавливается только вне взрывоопасных зон.

Искробезопасные параметры:
  • Максимальное выходное напряжение Uo - 19,5 В
  • Максимальный выходной ток Io - 0,26 А
  • Максимальная суммарная внешняя емкость Co - 0,22 мкФ
  • Максимальная суммарная внешняя индуктивность Lo - 0,4 мГн

Технические характеристики:
  • Напряжение питания 9-36 В;
  • Потребляемый ток для 12 В - в режиме «Контроль» не более 50 мА, в режиме «Пуск/Оповещение» не более 375 мА, для 24 В - в режиме «Контроль» не более 31 мА, в режиме «Пуск/Оповещение» не более 200 мА;
  • Потребляемая мощность для 12 В в режиме «Контроль» не более 0,6 Вт, в режиме «Пуск/Оповещение» не более 4,5 Вт, для 24 В - в режиме «Контроль»не более 0,75 Вт, в режиме «Пуск/Оповещение» не более 4,8 Вт;
  • Степень защиты оболочкой IP65;

Преимущества:
  • Возможность подключения до 10 потребителей импульсной энергии (электровоспламенители, пиропатроны и им подобными изделиями с током срабатывания (запуска) каждого до 200 мА);
  • Монтаж по подключению цепей к блоку БИВ выполняется внутри корпуса безвинтовым способом;
  • Контроль вскрытия корпуса оптронным датчиком;
  • Совместимость с ранее выполненными проектами с БИВ УПКОП 135-1-2П



документация

дата изменения

формат

Сертификат RU C-RU.АБ03.В.00040/19

03.09.2019

pdf

Сертификат ЕАЭС RU C-RU.МЮ62.B.00401/19

09.08.2019

pdf

Руководство по эксплуатации (УПКОП 135-1-2ПМ)

24.09.2019

pdf

Справка о совместимости УПКОП 135-1-2П и УПКОП 135-1-2ПМ

06.09.2019

pdf

Типовая схема подключения на примере оборудования С2000-КПБ

11.09.2019

dwg




Табло световое ТС УПКОП 135-1-2ПМ
Табло ТС с маркировкой взрывозащиты 0Ех iа IIС T6 может устанавливаться во взрывоопасных зонах любого класса. ТС обеспечивает преобразование извещений, получаемых по цепи шлейфа сигнализации и оповещения (ШСО « i» ), в тревожные или информационные световые сигналы.

Искробезопасные параметры:
  • Внутренняя (собственная) суммарная эквивалентная емкость Сi не более 20 пФ
  • Внутренняя (собственная) суммарная эквивалентная индуктивность Li не более 10 мкГн
Технические характеристики:
  • Ток потребления табло не более 20 мА
  • Степень защиты оболочкой IP54

Табло световое " Автоматика включена" ТС 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
Табло световое " Автоматика отключена" ТС 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ

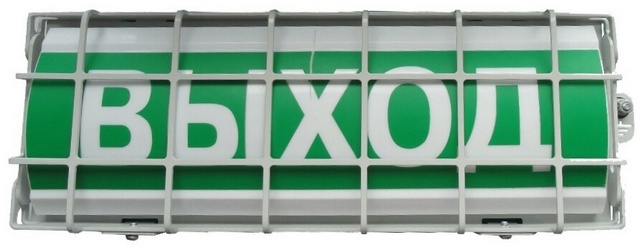

Табло световое " Выход" OExiaIIСТ6 в комплекте УПКОП135-1-2ПМ
Табло световое " Газ не входи" ТС 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
Табло световое " Газ уходи" ТС 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
Табло световое " Не входи!" 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
Табло световое " ПЕНА НЕ ВХОДИ" ТС 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
Табло световое " ПЕНА УХОДИ" ТС 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
Табло световое " Пожар" ТС 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
Табло световое " Порошок не входи" ТС 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
Табло световое " Порошок уходи" ТС 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
Табло световое " Аэрозоль не входи" OExiaIIСТ6 в комплекте УПКОП135-1-2ПМ
Табло световое " Аэрозоль уходи" OExiaIIСТ6 в комплекте УПКОП135-1-2ПМ
Табло световое " Бегущий человек и стрелка вправо" OExiaIIСТ6 в комплекте УПКОП135-1-2ПМ
Табло световое " Вода, не входи" ТС 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
Табло световое " Вода уходи" ТС 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
Табло световое " СТРЕЛКА" OExiaIIСТ6 в комплекте УПКОП135-1-2ПМ

3 000 руб./шт.

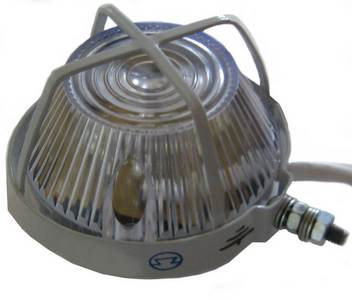

Оповещатель световой 012-2 ОС 0ExiaIICT6 в комплекте УПКОП 135-1-2ПМ
Оповещатель световой ОС с маркировкой взрывозащиты 0Ех iа IIС T6 может устанавливаться во взрывоопасных зонах любого класса. ОС обеспечивает преобразование извещений, получаемых по цепи шлейфа сигнализации и оповещения (ШСО « i» ), в тревожные информационные световые сигналы.

Искробезопасные параметры:
  • Внутренняя (собственная) суммарная эквивалентная емкость Сi не более 20 пФ
  • Внутренняя (собственная) суммарная эквивалентная индуктивность Li не более 10 мкГн
Технические характеристики ТС:
  • Ток, потребляемый оповещателем от источника информационного сигнала ШСО « i» , не более 20 мА
  • Степень защиты оболочкой IP54

1 000 руб./шт.

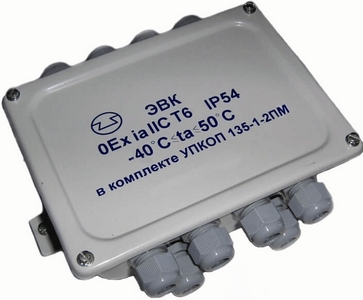

Элемент выносной коммутирующий ЭВК 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
ЭВК с маркировкой взрывозащиты 0Ех iа IIС T6 в комплекте УПКОП 135-1-2ПМ может устанавливаться во взрывоопасных зонах любого класса, совместно с контактными датчиками, в качестве оконечного элемента и позволяет дополнительно обеспечить раздельный контроль и управление потребителями импульсной энергии (электровоспламенителями, пиропатронами и им подобными изделиями) без дополнительных источников питания. Схема подключения группы электровоспламенителей (до десяти импульсных потребителей к устройству приведена в Руководстве по эксплуатации.

Искробезопасные параметры:
  • Внутренняя (собственная) суммарная эквивалентная емкость Сi не более 20 пФ
  • Внутренняя (собственная) суммарная эквивалентная индуктивность Li не более 10 мкГн
Технические характеристики:
  • Степень защиты оболочкой IP54
2 000 руб./шт.
Элемент выносной ЭВ 0ExiaIICT6 в комплекте УПКОП135-1-2ПМ
ЭВ с маркировкой взрывозащиты 0Ех iа IIС T6 в комплекте УПКОП 135-1-2ПМ может устанавливаться во взрывоопасных зонах любого класса, предназначен для подключения к искробезопасному выходу БИВ, совместно с контактными датчиками, в качестве оконечного элемента.

Искробезопасные параметры:
  • Внутренняя (собственная) суммарная эквивалентная емкость Сi не более 20 пФ
  • Внутренняя (собственная) суммарная эквивалентная индуктивность Li не более 10 мкГн
Технические характеристики:
  • Сопротивление RЭВ – 2 кОм ± 5%.
  • Степень защиты оболочкой IP54
500 руб./шт.

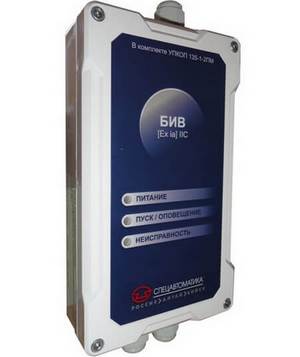

Блок интерфейсный взрывозащищенный БИВ (Exia)IIC в комплекте УПКОП 135-1-2ПМ

Устройство приемно-контрольное охранно-пожарное взрывозащищенное с видом взрывозащиты « Искробезопасная электрическая цепь» УПКОП 135-1-2ПМ относится к средствам автоматизации специального назначения, предназначено для контроля состояния и управления средствами оповещения и пожаротушения, располагаемыми во взрывоопасной зоне, приборами приемно-контрольными охранно-пожарными обычного исполнения (ППКОП).

5 500 руб./шт.
