Аккумуляторы Дельта



Коробки коммутационные КВМК, КВВЗ



Коробки коммутационные КВВЗ ГКТ 1ExeIIBT5Gb

КВВЗ ГКТ 1ExeIIBT5Gb Коробка коммутационная взрывозащищенная для греющего кабеля. Крепление на трубу с помощью кронштейна.

3 737 руб./шт.

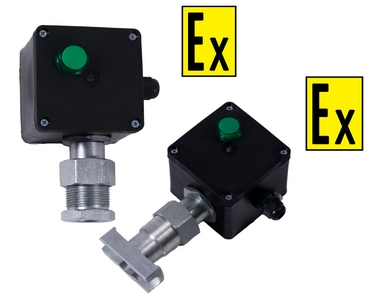

Коробки коммутационные КВВЗ ГКЛТ 1ExeIIBT5Gb

КВВЗ ГКЛТ 1ExeIIBT5Gb Коробка коммутационная взрывозащищенная для греющего кабеля. Встроенная лампа индикации; крепление на трубу с помощью кронштейна

4 805 руб./шт.
Коробки коммутационные КВВЗ ГКЛН 1ExeIIBT5Gb

КВВЗ ГКЛН 1ExeIIBT5Gb Коробка коммутационная взрывозащищенная для греющего кабеля. Встроенная лампа индикации; настенное крепление.

4 805 руб./шт.
Коробки коммутационные КВВЗ ГКН 1ExeIIBT5Gb

КВВЗ ГКН 1ExeIIBT5Gb Коробка коммутационная взрывозащищенная для греющего кабеля. Настенное крепление. Один кабельный ввод для трех плоских кабелей.

3 737 руб./шт.

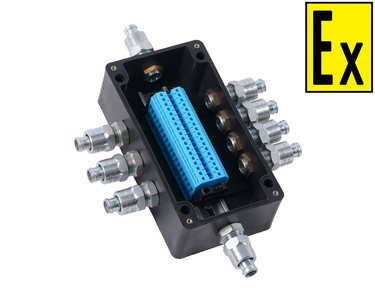

Коробка коммутационная КВВЗ ТИП-Б 1ExeIIBT5Gb
Коробки КВВЗ - тип Б предназначены для выполнения соединений (разветвлений) электрических цепей общего и специального назначения во взрывоопасных зонах. Коробки выпускаются двух вариантах исполнения, отличающихся видом взрывозащиты: « КВВЗ-тип Б 0ExiaIIBT5Ga» и « КВВЗ-тип Б 1ExeIIBT5Gb» .

Коробки предназначены для ввода бронированных, небронированных электрических кабелей круглого сечения и кабелей в металлорукаве. Тип, количество и расположение кабельных вводов указывается при заказе. В комплект поставки входят 24 винтовых клеммных зажима для провода сечением до 6мм2, которые установлены на DIN-рейку 35мм.

Коробки поставляются с кабельными вводами различных исполнений:
- пластмассовые кабельные вводы MG16 (диаметр кабеля 6-10мм) и MG20 (9-14мм);
- для прокладки кабеля диаметром 10-14мм в трубе с присоединяемой резьбой G1/2;
- для прокладки кабеля диаметром 10-18мм в трубе с присоединяемой резьбой G3/4;
- для ввода бронированного кабеля проходным диаметром 10-18 мм и внешним диаметром до 25мм;
- для присоединения кабеля диаметром до 18мм в металлорукаве РЗЦХ-20, 25, 32мм.
2 441 руб./шт.

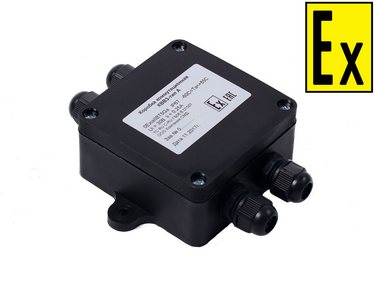

Коробки коммутационные КВВЗ-тип А 1ExeIIBT5Gb
Коробки коммутационные КВВЗ-тип А предназначены для выполнения соединений (разветвлений) электрических цепей общего и специального назначения во взрывоопасных зонах. Коробки выпускаются двух вариантах исполнения, в зависимости от вида взрывозащиты: « КВВЗ-тип А 0ExiaIIBT5Ga» и « КВВЗ-тип А 1ExeIIBT5Gb» .

Коробки КВВЗ-тип А комплектуется клеммными зажимами:
КВВЗ-тип А 0ExiaIIBT5Ga – винтовой клеммной колодкой;
КВВЗ-тип А 1ExeIIBT5Gb – пружинными зажимами WAGO 261.
Количество кабельных вводов от 1 до 4.

Коробки поставляются с кабельными вводами различных исполнений:
- пластмассовый кабельный ввод MG16 для открытой прокладки кабеля 6-10мм;
- для прокладки кабеля диаметром 8-12мм в трубе с присоединяемой резьбой G1/2;
- для присоединения бронированного кабеля с проходным диаметром 8-12мм и внешним диаметром до 18мм;
- для присоединения кабеля диаметром 8-12мм в металлорукаве РЗЦХ-15.

Схема обозначение при заказе:
« КВВЗ-тип А Eхn1 K – [n2 Б] – [n3 Т1/2] – [n4 КМ15]»

1 – тип коробки: « КВВЗ-тип А 0ExiaIIBT5Ga» ; « КВВЗ-тип А 1ExeIIBT5Gb» .
2 – количество (n1… n4) и тип кабельных вводов:
без обозначения - пластмассовый кабельный ввод MG16 для открытой прокладки кабеля диаметром 6-10мм;
G1/2Б – под бронированный кабель проходным диаметром 8-12мм и внешним диаметром до 18мм;
G1/2T1/2 – для прокладки кабеля диаметром 8-12мм в трубе с присоединительной резьбой G1/2;
G1/2КМ15 – для прокладки кабеля в металлорукаве РЗЦХ-15.
Если используется один кабельный ввод какого либо типа, то количество можно не указывать.

Пример обозначения:
« КВВЗ-тип А 0ExiaIIBT5Ga – 3» , коробка с маркировкой взрывозащиты 0Ex ia IIB T5 Gaна 3-и пластиковых кабельных ввода MG16, винтовой клеммник на шесть контактов;
« КВВЗ-тип А 1ExeIIBT5Gb – 3 – G1/2Б» , коробка с маркировкой взрывозащиты 1Ex e IIB T5 Gbна четыре кабельных ввода: три пластиковых ввода MG16, один - для бронированного кабеля, девять клеммных зажимов WAGO 261.
1 139 руб./шт.
Коробки коммутационные КВВЗ-тип А 0ExiaIIBT5Ga
Коробки коммутационные КВВЗ-тип А  предназначены для выполнения соединений (разветвлений) электрических цепей общего и специального назначения во взрывоопасных зонах. Коробки выпускаются двух вариантах исполнения, в зависимости от вида взрывозащиты: « КВВЗ-тип А 0ExiaIIBT5Ga» и « КВВЗ-тип А 1ExeIIBT5Gb» .

Коробки КВВЗ-тип А комплектуется клеммными зажимами:
КВВЗ-тип А 0ExiaIIBT5Ga – винтовой клеммной колодкой;
КВВЗ-тип А 1ExeIIBT5Gb – пружинными зажимами WAGO 261.
Количество кабельных вводов от 1 до 4.

Коробки поставляются с кабельными вводами различных исполнений:
- пластмассовый кабельный ввод MG16 для открытой прокладки кабеля 6-10мм;
- для прокладки кабеля диаметром 8-12мм в трубе с присоединяемой резьбой G1/2;
- для присоединения бронированного кабеля с проходным диаметром 8-12мм и внешним диаметром до 18мм;
- для присоединения кабеля диаметром 8-12мм в металлорукаве РЗЦХ-15.

Схема обозначение при заказе:
« КВВЗ-тип А Eх  –   n1 K – [n2 Б] – [n3 Т1/2] – [n4 КМ15]»

1 – тип коробки: « КВВЗ-тип А 0ExiaIIBT5Ga» ; « КВВЗ-тип А 1ExeIIBT5Gb» .
2 – количество (n1… n4) и тип кабельных вводов:
без обозначения - пластмассовый кабельный ввод MG16 для открытой прокладки кабеля диаметром 6-10мм;
G1/2Б – под бронированный кабель проходным диаметром 8-12мм и внешним диаметром до 18мм;
G1/2T1/2 – для прокладки кабеля диаметром 8-12мм в трубе с присоединительной резьбой G1/2;
G1/2КМ15 – для прокладки кабеля в металлорукаве РЗЦХ-15.
Если используется один кабельный ввод какого либо типа, то количество можно не указывать.

Пример обозначения:
« КВВЗ-тип А 0ExiaIIBT5Ga – 3» , коробка с маркировкой взрывозащиты 0Ex ia IIB T5 Gaна 3-и пластиковых кабельных ввода MG16, винтовой клеммник на шесть контактов;
« КВВЗ-тип А 1ExeIIBT5Gb – 3 – G1/2Б» , коробка с маркировкой взрывозащиты 1Ex e IIB T5 Gbна четыре кабельных ввода: три пластиковых ввода MG16, один - для бронированного кабеля, девять клеммных зажимов WAGO 261.
790 руб./шт.
