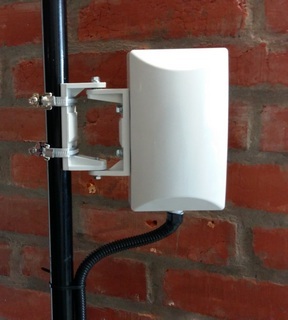

Охранный радиоволновый линейный извещатель ГРАНЬ

Извещатель ГРАНЬ предназначен для непрерывной круглосуточной работы на открытом воздухе при температуре окружающей среды от -40ºC до +70ºC и относительной влажности воздуха до 98% при температуре +35ºC.
Для извещателей с расширенным температурным диапазоном (ГРАНЬ-….Т) допускается эксплуатация в диапазоне температур от -50ºC до +70ºC.

Для извещателей в арктическом исполнении (ГРАНЬ-….А) допускается эксплуатация в диапазоне температур от -60ºC до +70ºC.

Извещатель ГРАНЬ всех модификаций имеет выход интерфейса RS-485 для более точной юстировки, настройки и контроля качества работы. Для исключения взаимного влияния извещателей друг на друга предусмотрено наличие 4-х частотных литер. Частотные литеры могут изменяться при настройке извещателей.

Извещатель ГРАНЬ - это СВЧ приемопередающее устройство. Извещатель формирует электромагнитное поле между передатчиком (ПРД) и приемником (ПРМ), любое движение в котором приведет к изменению этого поля. По характеру этого изменения извещатель принимает решение - вызвано ли данное изменение движением человека (нарушителя) или это изменение следствие воздействия внешних факторов.

Нарушитель, пересекающий зону обнаружения, вызывает характерные изменения амплитуды сигнала. Если изменение сигнала на входе ПРМ характерно для движения человека, то ПРМ формирует сигнал тревоги, размыкая контакты исполнительного реле.

Рабочая частота извещателя ГРАНЬ 24,15 + 0,1 ГГц.

Возможны варианты исполнения с рабочей частотой 9,5 + 0,2 ГГц и 10,525 ГГц.

Извещатель состоит из 2-х блоков – передатчика (ПРМ) и приемника (ПРД). ПРД излучает в пространство электромагнитные колебания, которые улавливаются ПРМ. Движение каких-либо объектов в зоне между ПРД и ПРМ приводит к изменению сигнала на приемной стороне. По характеру этого изменения извещатель принимает решение - вызвано ли данное изменение движением человека (нарушителя) или это изменение следствие воздействия внешних факторов. Нарушитель, пересекающий зону обнаружения, вызывает характерные изменения сигнала. Если изменение сигнала на входе ПРМ характерно для движения человека, то формируется сигнал тревоги, и размыкаются контакты исполнительного реле.

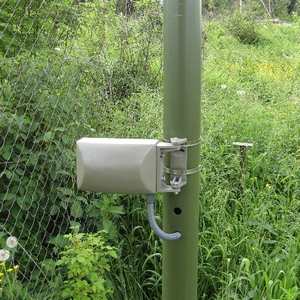

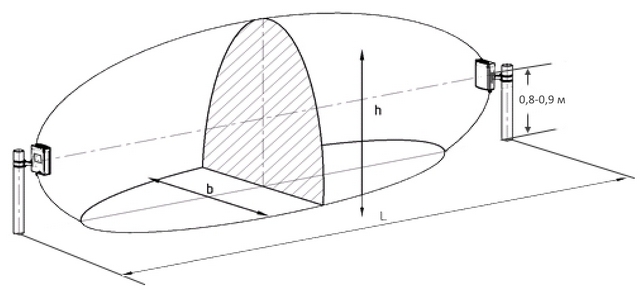

Для исключения взаимного влияния извещателей друг на друга предусмотрено наличие 4-х частотных литер. Частотные литеры могут изменяться при настройке извещателей. Зона обнаружения извещателя имеет форму эллипса вращения. ПРМ и ПРД находятся в вершинах этого эллипса.

Ширина зоны обнаружения извещателя, b:

ГРАНЬ-300(9) - до 3,5 м;
ГРАНЬ-200(9) - до 2,8 м;
ГРАНЬ-100(9) - до 1,6 м;
ГРАНЬ-50(9) - до 1,0 м.

Рекомендуемое расстояние от оси зоны обнаружения до ограждений, стен и других неподвижных объектов:

ГРАНЬ-300(9) > 2,0 м;
ГРАНЬ-200(9) > 1,5 м;
ГРАНЬ-100(9) > 1,0 м;
ГРАНЬ-50(9) > 0, 5 м.
