Сигнализаторы потока жидкости VSR, VSG (СПЖ)

Аналогичное оборудование российского производства (Спецавтоматика)

Скачать техническую документацию Сигнализатор потока жидкости VSR

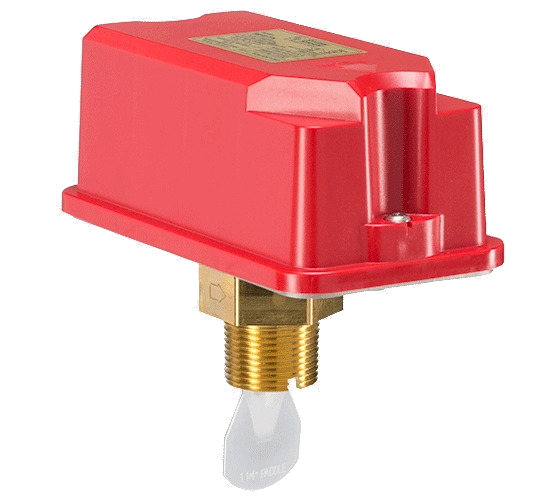

Сигнализатор потока жидкости VSR-SF POTTER (СПЖ)

Сигнализатор потока (реле протока) крыльчатого типа модели VSR-SF применяется в установках пожаротушения для инициирования сигнала тревоги или управления .

Прибор содержит два однополюсных переключателя а так же регулируемый пневматический замедлитель. При потоке жидкости 40 литров в минуту и более (ниже прибора по потоку жидкости в системе) срабатывают контакты микропереключателей. Данная скорость потока должна сохраняться в течение периода времени, определяемого установкой замедлителя.

Основное отличие от модели сигнализатора потока жидкости модели VSR-EU - резьбовое соединение.

Присоединение: Резьбовое 1"
Для труб 1" (Ду25), 1, 1/4" (Ду32), 1, 1/2" (Ду40), 2" (Ду50)
Давление: 31бар
Минимальный поток, необходимый для инициации сигнала тревоги - 40 л/м
Температура - от +4, 5° С до +49° С
Для нормальной работы устройства, подводка внешнего питания не требуется.
Переключатель - 2 однополюсных переключателя SPDT (форма С) на 2 направления
Номинальный ток - 10 А при 125/250В переменного тока, 2 А при 30 В постоянного тока по сопротивлению 10 мА минимум при 24 В постоянного тока
Потери давления - 0, 2 бар при максимуме 5 м/с (для Ду 50 - 100), 0, 07 бар при максимуме 5 м/с (для Ду 150 - 200)

Уточняйте

Сигнализатор потока жидкости VSG POTTER (СПЖ)

Сигнализаторы потока жидкости VSG используются в спринклерных установках пожаротушения как детектор потока жидкости (реле протока) в проходном сечении крупных трубных установок. Особенностью данных сигнализаторов является высокая чувствительность (срабатывают при низких скоростях потока).

Присоединение: Ду 50 - 100
Применять с медными и стальными трубами:
Ду 50 мм / 60, 3 мм (толщина стенки 3, 9 - 4, 5 мм)
Ду 65 мм / 76, 1 мм (толщина стенки 4, 3 - 4, 7 мм)
Ду 80 мм / 88, 9 мм (толщина стенки 5, 0 - 5, 6 мм)
Ду 100 мм / 114, 3 мм (толщина стенки 5, 4 - 6, 4 мм)
Давление: PN 31 (31 бар)
Минимальный расход: > 11, 4 л/мин
Температура: 4° C - 50° C

Для нормальной работы устройства, требуется подводка внешнего питания (см. техническое описание) Переключатель: Один однополюсный переключатель SPDT (форма С).

Уточняйте

Сигнализатор потока жидкости VSR-EU POTTER (СПЖ)

Сигнализатор потока крыльчатого типа VSR-EU (стар. модель VSR-F) используется в спринклерных установках пожаротушения.

Этот сигнализатор зарегистрирован в страховых лабораториях (UL) и утвержден корпорацией FM для применения в стальных трубах категории 10 - 40 диаметром от 50 мм до 200 мм (2" - 8" ). Этот прибор может также использоваться в качестве детектора потока в проходном сечении крупных трубных установок.

Прибор содержит два однополюсных быстродействующих переключателя на два направления и регулируемый пневматический замедлитель. Контакты срабатывают при потоке жидкости 40 литров в минуту и более (ниже прибора по потоку жидкости в системе). Данная скорость потока должна сохраняться в течение периода времени, определяемого установкой замедлителя.

Присоединение: Ду 50-250
Давление: 31бар
Минимальный поток, необходимый для инициации сигнала тревоги - 40 л/м
Температура - от +4, 5° С до +49° С
Для нормальной работы устройства, подводка внешнего питания не требуется.
Переключатель - 2 однополюсных переключателя SPDT (форма С) на 2 направления.
Номинальный ток - 10 А при 125/250В переменного тока, 2 А при 30 В постоянного тока по сопротивлению 10 мА минимум при 24 В постоянного тока
Потери давления - 0, 2 бар при максимуме 5 м/с (для Ду 50 - 100), 0, 07 бар при максимуме 5 м/с (для Ду 150 - 200)

Примечание:

клеймо FM - не применяется для диаметра Ду250

UL и VDS - не применяется на Ду125 и Ду250

Уточняйте

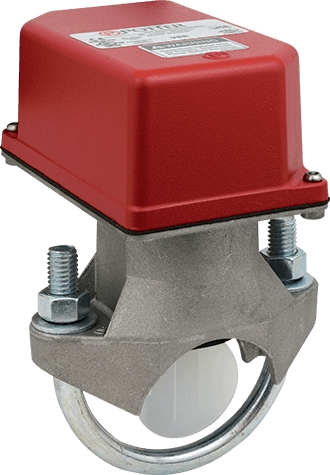

Сигнализатор потока жидкости VSR POTTER (СПЖ)

Сигнализатор потока крыльчатого VSR (стар. модель VSR-F) используется в спринклерных установках пожаротушения.
Этот сигнализатор зарегистрирован в страховых лабораториях (UL) и утвержден корпорацией FM для применения в стальных трубах категории 10 - 40 диаметром от 50 мм до 200 мм (2" - 8" )
В отличии от VSR-EU не имеет клейма VDS (это единственное отличие VSR и VSR-EU) . Этот прибор может также использоваться в качестве детектора потока в проходном сечении крупных трубных установок.

Тип монтажа: седло-хомут
Минимальный расход для срабатывания: > 40л/мин
Тип замедлителя: пневматический
Класс защиты IP: 56
Диаметр: 2" (50мм)-8" (200мм)

Уточняйте
