Устройство сигнально-пусковое УСПАА (Спецавтоматика)

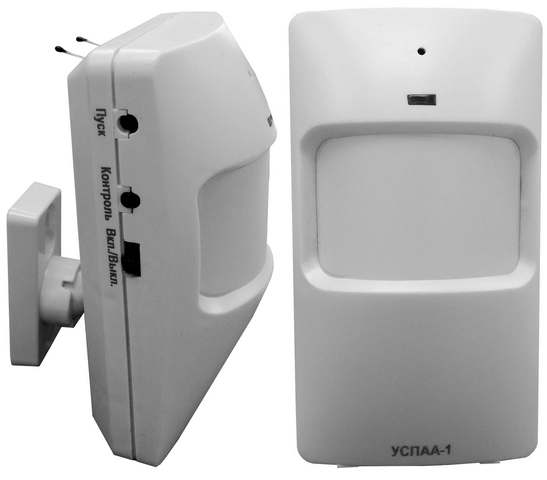

Устройство сигнально-пусковое автономное автоматическое для установок пожаротушения УСПАА-1 v5 предназначено для защиты объектов от пожаров путем одновременного контроля нарастания температуры и флуктуаций инфракрасного излучения, характерных открытому пламени, и в случае обнаружения пожара выдачи предупреждающего светозвукового сигнала « Пожар» и команды управления « Пуск» на электровоспламенитель, пиропатрон модулей пожаротушения типа « Тунгус» , « Буран» , « Ураган» и другие аналогичные модули или устройство принудительного пуска спринклерного оросителя УПП « Старт-1» .



Технические характеристики



Преимущества

– Задержка пуска

– Максимальная температура пуска,

– Разрешение работы при температуре

– Время блокирования сенсоров после включения или нажатия кнопок

– Активация ИК сенсора при различной скорости нарастания температуры

– Режим запуска устройств, объединённых в сеть: глобально-групповой пуск (запуск будет осуществлён независимо от состояния устройства при подаче сигнала от любого из устройств, объединённого в сеть) и локально-групповой пуск (запуск будет осуществлён при нарастании температуры с выбранной скоростью и подаче сигнала от любого из устройств, объединённого в сеть).

– Трансляции извещений на ПЦН при помощи модуля сопряжения МС1 v4. 1.



С 11. 05. 2021 Спецавтоматика будет выпускать Устройство сигнально-пусковое автономное автоматическое для установок пожаротушения УСПАА-1 только версии v2 и v5, выпуск УСПАА-1 v4 прекращается.



Исходя из условий эксплуатации производитель предлагает выбирать УСПАА-1 v2 (контроль температуры) или УСПАА-1 v5 (контроль температуры и инфракрасного излучения).

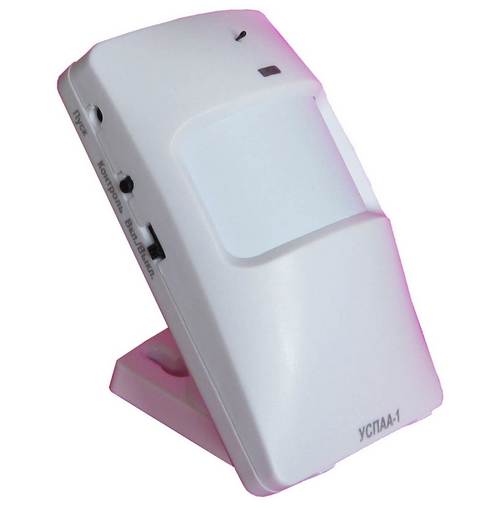

УСПАА-1 v5 является аналогом v4, имеет возможность настройки параметров под условия эксплуатации, время работы после монтажа в режиме ожидания не менее 10 лет.



Устройство сигнально-пусковое автономное автоматическое УСПАА-1 v2 предназначено для контроля температуры в защищаемом помещении, управляет процессом запуска модуля пожаротушения.



Устройство содержит:



Режимы работы устройства:



Преимущества

В « Дежурном режиме» устройство является нетокопотребляющим. При нажатии кнопки « Контроль» осуществляется проверка напряжения питания и проверка целостности цепи запуска пиропатрона. При нормальных параметрах устройство выдает однократный звуковой и световой сигналы. Ток по цепи электровоспламенителя при нажатии кнопки « Контроль» не более 10 мкА.



При обрыве цепи пиропатрона формируется сигнал « Авария-1» – попеременно телефонная трель и прерывистый модулированный по частоте сигнал.

При низком уровне напряжения питания формируется сигнал « Авария-2» – прерывистый модулированный по частоте звуковой сигнал.

Режим « Внимание» формируется при срабатывании теплового реле с номинальной температурой 60 ° C. Температура возврата в дежурный режим – не выше 50 ° C. Устройство выдает короткие световые и звуковые сигналы оповещения. Длительность свето-звукового сигналов « Внимание» – не менее 60 с. При отсутствии срабатывания теплового реле « Пожар» , устройство выключает свето-звуковой сигналы « Внимание» и переходит в режим экономного энергопотребления.

Режим « Пожар» формируется при срабатывании теплового реле с номинальной температурой 70 ° C.

Если не установлена перемычка « Задержка времени» , то подача импульса на запуск пиропатрона осуществляется одновременно с формированием устройством режима « Пожар» . При установке перемычки « Задержка времени» между моментом формирования режима « Пожар» и подачей импульса на запуск пиропатрона формируется выдержка времени не менее 30 с.



В режиме « Пожар» устройство выдает свето-звуковой сигналы, отличные от сигналов « Внимание» .



В режиме « Пожар» при нажатии кнопки « Контроль» устройство формирует цикл сброса сигнала на запуск пиропатрона и в течении не менее 30 с выдает свето-звуковой сигнал « Внимание» , затем в течении не менее 30 с свето-звуковой сигнал « Пожар» , по истечении которого выдает импульс на запуск пиропатрона. Нажатием кнопки « Контроль» цикл сброса возможно повторить неоднократно.

В режиме « Пожар» в любой момент возможно отключить устройство от источника питания снятием « Чеки» .



Для расширения возможностей устройства рекомендуется использовать дополнительные модули:

Модуль сопряжения МС-1 v4. 1 « УСПАА-1 v2» для трансляции сигналов о срабатывании, коммутируемый ток до 100 мА, при напряжении до 220В.

Модуль сопряжения МС-1 v4. 2 « УСПАА-1 v2» для диодной развязки цепей УСПАА-1 при организации дистанционного пуска.

Релейный модуль МР-1 v2 « УСПАА-1 v2» для управления технологическим оборудованием, системой вентиляции и т. п. , коммутируемый ток до 7А, при напряжении до 250В.

Модуль дистанционного пуска ПДП-1 v2 « УСПАА-1 v2» для организации ручного и автоматического дистанционного пуска с одновременной передачей сигнала о срабатывании установки на пульт ПЦН.
