Водозаполненная спринклерная система VIKING

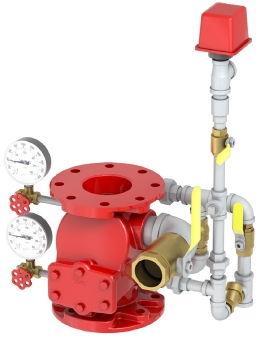

Водосигнальный клапан Viking J-1 с обвязкой функционирует как обратный клапан, удерживающий давление воды над тарелкой и предотвращающий обратный поток воды из спринклерного трубопровода. При непрерывном потоке воды (идентичном потоку из открытого спринклера) клапан инициирует сигнал тревоги с помощью водяного механического гонга и/или реле давления. Клапан удобен в использовании в системе с переменным давлении воды, если он идет в  комплекте с замедляющей камерой.

• Корпус клапана выполнен из ковкого чугуна для уменьшения веса и повышения прочности.
• Тарелка клапана с резиновым уплотнением прикреплена к крышке клапана для быстрого обслуживания и легкой замены деталей клапана.
• Все подвижные детали можно обслуживать, не удаляя клапан из системы.
• Для замены резинового уплотнения тарелки клапана нужно извлечь узел тарелка/крышка из корпуса клапана и открутить только один винт.
• Наружная перемычка обвязки сводит к минимуму колебания тарелки клапана и снижает вероятность ложных срабатываний.
• Обвязка дает возможность установки реле давления для включения сигнала тревоги на панели управления и/или дистанционном пункте тревог.
• Клапан может устанавливаться в системах с постоянным или переменным давлением.
• Клапан может устанавливаться как вертикально, так и горизонтально, при условии, что крышка клапана будет смотреть вверх.
• Корпус клапана имеет отверстия для установки двух манометров, сигнальных устройств и дренажного клапана.
• В комплект обвязки входит клапан проверки для тестирования сигналов без уменьшения давления в системе.

• Замедляющая камера C-1
  При установке J-1 водосигнального клапана Viking в системах с переменным давлением необходима замедляющая камера Viking, чтобы свести к минимуму ложные срабатывания
• Водяной гонг F-2
  J-1 спринклерный клапан Viking разработан для активации механического сигнала тревоги при возникновении непрерывного потока воды (например, как при проходе воды через спринклер)
• Сигнализаторы давления PS10-2, PS40-2, PS120-2
  Обвязка клапана J-1 Viking позволяет установку реле давления, отвечающего за локальный и/или дистанционный электрический сигнал тревоги при возникновении непрерывного потока воды (например, как при проходе воды через спринклер)

Замедляющая камера Viking С-1 является импульсным баком, который используется с Контрольно-Сигнальным Клапаном, чтобы уменьшить вероятность возникновения ложных сигналов тревоги вследствие изменения давления водоснабжения.
