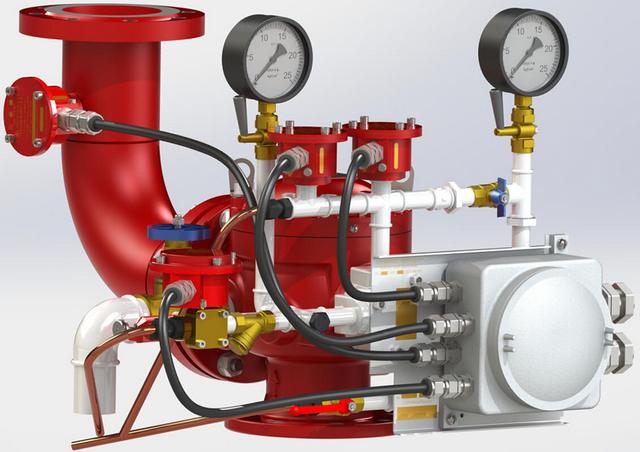

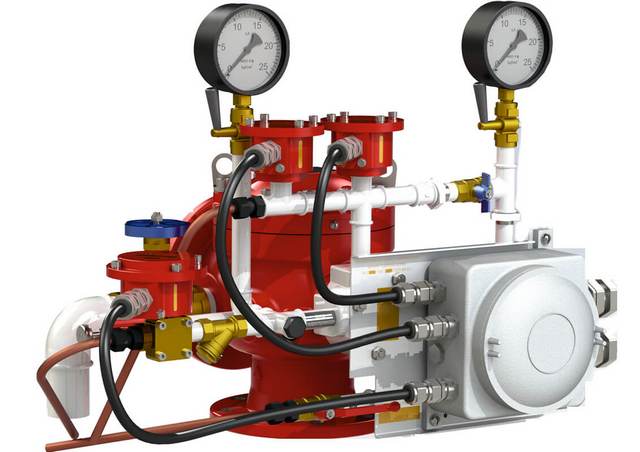

Узел управления дренчерный УУ-Д взрывозащищенный

Узел управления с комбинированным приводом взрывозащищенный (УУ-Д) с диаметром условного прохода 100 и 150 мм с ручным управлением, электрическим и гидравлическим приводами предназначен для работы в составе установок водяного и пенного пожаротушения.

В состав УУ входят следующие электротехнические устройства:

- сигнализатор давления универсальный типа «СДУ-М» с маркировкой взрывозащиты 1ExdIICT4;

- соленоид тип «100.383.100» с маркировкой взрывозащиты 1ExdIICT4;

- коробка взрывозащищенная ССА-01 с маркировкой взрывозащиты 1ExdIICT5.

Дополнительно узел управления взрывозащищенный может быть укомплектован отводом монтажным с сигнализатором уровня жидкости типа «СУЖ» с маркировкой взрывозащиты Exd[ib]IICT4 Х.

Назначение и область применения:

Узлы управления дренчерные с комбинированным приводом взрывозащищенные УУ-Д(100,150)/1,6(Р,Э(24,220)Г0,07)-ВФ.У3.1 предназначены для работы в составе установок водяного и пенного пожаротушения и могут применяться в соответствии с требованиями ГОСТ 30852.13-2002 (МЭК 60079-14:1996), ГОСТ IEC 60079-14-2013, гл. 7.3 ПУЭ, руководство по эксплуатации ДАЭ 100.383.000 РЭ во взрывоопасных зонах помещений и наружных установок класса 1 или 2 по классификации ГОСТ 30852.13-2002 (МЭК 60079-10:1995) или класса «В-I», «B-Ia», «В-Iб», «В-Iг», «В-II» по классификации гл. 7.3 ПУЭ, в которых возможно образование взрывоопасных смесей категорий IIА, IIВ, IIС по ГОСТ 30852.11-2002 (МЭК 60079-14:1996), ГОСТ IEC 60079-14-2013, гл. 7.3 ПУЭ и обеспечивают одностороннюю подачу воды либо пены в зону пожаротушения.

документация	дата изменения	формат
Сертификат RU C-RU.АБ03.В.00041/19	03.09.2019	pdf
Сертификат ТС RU С-RU.ГБ08.В.02437	01.06.2017	pdf
Руководство по эксплуатации (УУ взрывозащищенный)	03.09.2019	pdf
Паспорт (Сигнализатор давления с маркировкой взрывозащиты 1ExdIICT4)	09.09.2019	pdf
Паспорт (Сигнализатор уровня жидкости c маркировкой взрывозащиты 1Exd[Ib]IICT4)	09.09.2019	pdf
3D-модель (УУ взрывозащищенный DN 100 базовый вариант)	18.02.2016	rar
3D-модель (УУ взрывозащищенный DN 100 вариант с отводом и сигнализатором уровня жидкости)	18.02.2016	rar
3D-модель (УУ взрывозащищенный DN 150 базовый вариант)	18.02.2016	rar
3D-модель (УУ взрывозащищенный DN 150 вариант с отводом и сигнализатором уровня жидкости)	18.02.2016	rar

Наименование	Тип Системы	Исполнение	Условный Диаметр	Номинальное Напряжение Питания	Цена, руб.
Узел управления с комбинированным приводом взрывозащищенный УУ-Д100/1,6(Р,Э24,Г0,07)-ВФ.У3.1 (базовый вариант)	Дренчерная	С комбинированным приводом	100	24	215 050
Узел управления с комбинированным приводом взрывозащищенный УУ-Д150/1,6(Р,Э24,Г0,07)-ВФ.У3.1 (базовый вариант)	Дренчерная	С комбинированным приводом	150	24	227 700
Узел управления с комбинированным приводом взрывозащищенный УУ-Д100/1,6(Р,Э24,Г0,07)-ВФ.У3.1 (вариант с отводом и "СУЖ")	Дренчерная	С комбинированным приводом	100	24	253 300
Узел управления с комбинированным приводом взрывозащищенный УУ-Д150/1,6(Р,Э24,Г0,07)-ВФ.У3.1 (вариант с отводом и "СУЖ")	Дренчерная	С комбинированным приводом	150	24	253 300
