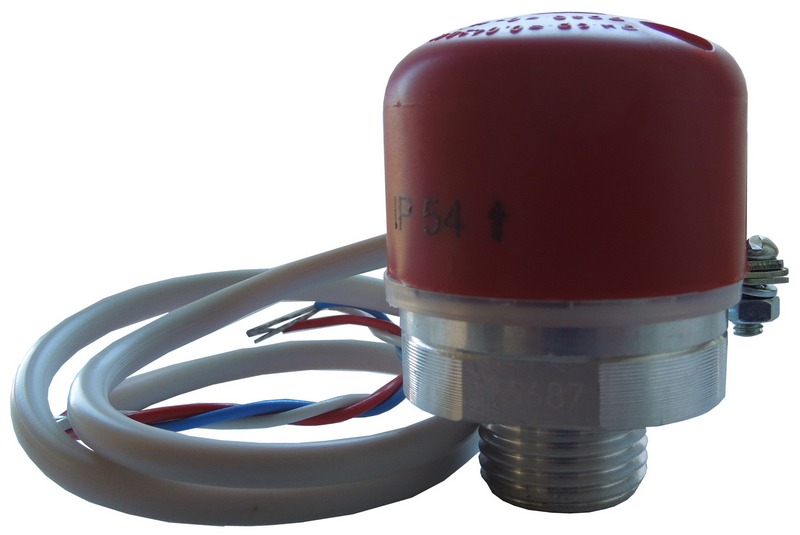

Сигнализатор давления универсальный СДУ-М

Смотрите так же Сигнализатор давления СДУ-М 1ExdIICT4 с маркировкой взрывозащиты


Сигнализатор давления универсальный СДУ-М - сигнальное устройство, реагирующее на изменение давления рабочей среды относительно давления окружающей воздушной среды замыканием/размыканием контактной группы.

Рассчитан СДУ-М на круглосуточный режим работы в установках с газовой, водяной и пенной средой, в том числе в составе модулей газового пожаротушения с ГОТВ на основе хладонов и диоксида углерода СО2.

Выпускается СДУ-М в климатическом исполнении О2 для работы при температуре от минус 50 до плюс 55°С с газовой средой и при температуре от плюс 1 до плюс 55°С с водяной и пенной средой.

Технические характеристики СДУ-М :
Диапазон давлений рабочей среды под мембраной относительно давления окружающей воздушной среды сигнализатора 0 - 15,0 МПа
Давление срабатывания:
– при положительных температурах 0,02 - 0,06 МПа;
– при отрицательных температурах (до минус 50°С) в воздушных системах при исключении образования конденсата внутри оборудования 0,02 - 0,10 МПа.

Контакты сигнализатора СДУ-М обеспечивают коммутацию:
для исполнения 00, 01, 03, 04:
– цепей переменного тока напряжением от 0,2 до 250 В в диапазоне 22×10-6 - 3,0А
– цепей постоянного тока напряжением от 0,2 до 30 В в диапазоне 22×10-6 - 4,0А

для исполнения 02 при использовании в цепях автоматики (с контролем целостности цепи при напряжении до 25,0 В) сопротивление цепи
– при отсутствии давления в рабочей камере 5,6 кОм ± 5%
– при срабатывании 2,7 кОм ± 5%

Степень защиты СДУ-М с оболочкой IP33 ( для исполнения 00, 03 ), IP54 ( для исполнения 01, 02, 04 )
Параметры постоянно присоединенного кабеля:
– для СДУ-М IP33: диаметр - 4 мм, длина изолирующей трубки ТВ40А - 0,06 м, длина проводников НВ-0,35 - 0,15 м
– для СДУ-М IP54: диаметр - 4 мм, длина изолирующей трубки ТВ40А - 0,56 м, длина проводников НВ-0,35 - 0,6 м

Преимущества:
Время срабатывания сигнализатора не более 1 секунды.
Круглосуточный режим работы.
Корпус и вкладыш сигнализатора имеют антикоррозионное покрытие.
Электрические контакты, электромонтажные элементы находятся в закрытом корпусе и защищены от воздействия пыли и брызг.



документация

дата изменения

размер

формат

Сертификат RU C-RU.ЧС13.В.00323/19

15.01.2020

949 Кб

pdf

Сертификат РОСC-RU.АМ03.Н00637 (сейсмостойкость)

27.03.2019

521 Кб

pdf

Письмо-разрешение к применению на территории Республики Казахстан

02.02.2016

3415 Кб

pdf

Декларация о соответствии ЕАЭС N RU Д-RU.HB26.B.01581/20

17.06.2020

433 Кб

pdf

Отказное письмо

17.06.2020

188 Кб

pdf

Руководство по эксплуатации (CДУ-М)

17.06.2020

359 Кб

pdf

3D-модель для Revit 2020 («СДУ-М») в формате rfa

29.09.2020

343 Кб

zip






Сигнализатор давления СД0,02/15(1)G1/2-В.02- "СДУ-М" исп.02 (IP54, со встроенными резисторами)
2 300 руб./шт.
Сигнализатор давления СД0,02/15(1)G1/2-В.02- "СДУ-М" исп.04 (IP54, с демпфером 3 мм)
2 300 руб./шт.
Сигнализатор давления СД0,02/15(1)G1/2-В.02- "СДУ-М" исп.03 (IP33, с демпфером 3 мм)
2 070 руб./шт.
Сигнализатор давления универсальный СД0,02/15(1)G1/2-В.02- "СДУ-М" исп.00 (IP33)
2 070 руб/шт.
Сигнализатор давления универсальный СД0,02/15(1)G1/2-В.02- "СДУ-М" исп.01 (IP54)
2 300 руб/шт.
