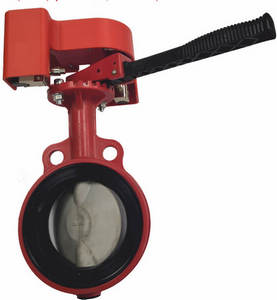

Затворы дисковые АК с ручным приводом (композиционный материал)

Затвор дисковый поворотный АК с ручным приводом предназначен для использования в различных отраслях как запорное устройство в системах технического водоснабжения (в том числе воздушных трубопроводах). Затвор может располагаться на трубопроводе, как в горизонтальном, так и в вертикальном положении (универсальное).

Для систем пожаротушения применяются только затворы дисковые с сертификатом пожарной безопасности.

Преимущества:

Затвор дисковый поворотный АК с ручным приводом может располагаться на трубопроводе, как в горизонтальном, так и в вертикальном положении.
Максимальное рабочее гидравлическое давление, МПа, из ряда: 1,0; 1,6
Максимальное рабочее пневматическое давление, МПа: 0,6
Класс герметичности: А
Рабочая среда: вода, воздух, пенообразователь.
Температура рабочей среды, ºС: -15…+45
Затворы из композиционного материала обладают меньшим весом

Исполнение «АК» с устройством контроля положения (УКПЗА). С сертификатом пожарной безопасности.

Материал корпуса: композиционный материал

Затворы АК прошли сертификацию на соответствие требованиям «Технического регламента о требованиях к средствам обеспечения пожарной безопасности (ТР ЕАЭС 043/2017)» новые дисковые затворы «АК» с контролем положения запорной арматуры УКПЗА, выполненные из композиционного материла (DN 65, 80, 100).

Затвор оборудован устройством контроля положения запорной арматуры УКПЗА v1 (v2, v3 или v4). Модель УКПЗА определяет заказчик.

Пример условного обозначения затвора:

Зт 100/1,6(Р)-Ф.У3.1-«АК-100v1» (v1 — с нормально разомкнутым «сухим контактом» реле, требуется питание 9…30 В)
Зт 100/1,6(Р)-Ф.У3.1-«АК-100v2» (v2 — аналоговый (1 … 4 кОм), требуется питание 9…30 В)
Зт 100/1,6(Р)-Ф.У3.1-«АК-100v3» (v3 — RS-485(Modbus RTU), требуется питание 9…30 В)
Зт 100/1,6(Р)-Ф.У3.1-«АК-100v4» (v4 — нетокопотребляющие «сухие контакты»)

документация	дата изменения	размер	формат
Сертификат С-RU.ПБ68.В.02843	31.01.2018	1011 Кб	pdf
Сертификат № ЕАЭС BY/112 02.01. 033 00079	15.12.2020	2127 Кб	pdf
Декларация о соответствии ЕАЭС № RU Д-RU.АГ03.В.85746	31.01.2018	1075 Кб	PDF
Руководство по эксплуатации (Затвор дисковый «АК»)	23.12.2020	251 Кб	pdf
Руководство по эксплуатации (Затвор дисковый с контролем положения «АМК»)	23.07.2019	706 Кб	pdf
Руководство по эксплуатации (Затвор дисковый поворотный «АМ»)	23.07.2019	577 Кб	pdf
3D-модели для AutoCAD (Затвор АМК) в формате dwg	22.04.2020	13848 Кб	7z
3D-модели для Revit 2020 (Затвор АМ и АМК) в формате rfa	22.04.2020	825 Кб	7z

Наименование	Исполнение	Номинальный Диаметр	Pmax, МПа	Цена с НДС, руб.
Затвор дисковый 3т65/1,6(Р)-Ф.УЗ.1-"АК-65v1"	С контролем положения (УКПЗА v1)	65	1,6	8810
Затвор дисковый 3т65/1,6(Р)-Ф.УЗ.1-"АК-65v4"	С контролем положения (УКПЗА v4)	65	1,6	8810
Затвор дисковый 3т65/1,6(Р)-Ф.УЗ.1-"АК-65v2"	С контролем положения (УКПЗА v2)	65	1,6	8810
Затвор дисковый 3т65/1,6(Р)-Ф.УЗ.1-"АК-65v3"	С контролем положения (УКПЗА v3)	65	1,6	8810
Затвор дисковый 3т80/1,6(Р)-Ф.УЗ.1-"АК-80v3"	С контролем положения (УКПЗА v3)	80	1,6	8990
Затвор дисковый 3т80/1,6(Р)-Ф.УЗ.1-"АК-80v1"	С контролем положения (УКПЗА v1)	80	1,6	8990
Затвор дисковый 3т80/1,6(Р)-Ф.УЗ.1-"АК-80v4"	С контролем положения (УКПЗА v4)	80	1,6	8990
Затвор дисковый 3т80/1,6(Р)-Ф.УЗ.1-"АК-80v2"	С контролем положения (УКПЗА v2)	80	1,6	8990
Затвор дисковый 3т100/1,6(Р)-Ф.УЗ.1-"АК-100v1"	С контролем положения (УКПЗА v1)	100	1,6	11450
Затвор дисковый 3т100/1,6(Р)-Ф.УЗ.1-"АК-100v4"	С контролем положения (УКПЗА v4)	100	1,6	11450
Затвор дисковый 3т100/1,6(Р)-Ф.УЗ.1-"АК-100v2"	С контролем положения (УКПЗА v2)	100	1,6	11450
Затвор дисковый 3т100/1,6(Р)-Ф.УЗ.1-"АК-100v3"	С контролем положения (УКПЗА v3)	100	1,6	11450
