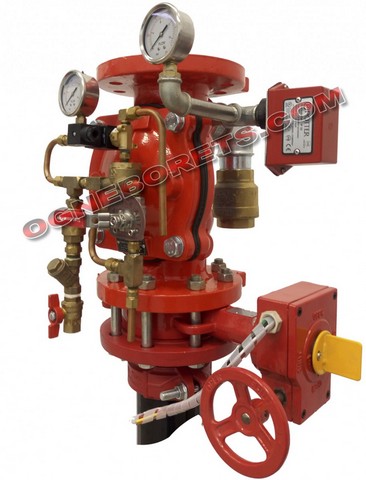

Узел управления дренчерный ПИЛОТ КСД

Клапан дренчерный ПИЛОТ КСД с гидравлическим мембранным приводом – нормально закрытое запорное устройство, служит для работы в узлах управления установок водяного и пенного пожаротушения, осуществляет подачу огнетушащего вещества. Клапан может использоваться в спринклерных воздушных узлах управления и в дренчерных с гидро-, электро-, пневмоприводом и их комбинациях. При использовании соответствующей обвязки клапан ПИЛОТ КСД обеспечивает срабатывание пожарной сигнализации при срабатывании системы.

Полипропиленовые трубы и фитинги для систем пожаротушения от SLT BLOCKFIRE
Оросители спринклерные и дренчерные водяные от ПО «Спецавтоматика» г. Бийск

Мембранный механизм гарантирует равномерное распределение давления на запорную область, предотвращает излишнюю деформацию мембраны и обеспечивает более длительный срок службы.

Клапан приводится в действие давлением жидкости в подводящем трубопроводе.

Клапан соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры + 4°С по ГОСТ 15150-69.

Для защиты от коррозии применено порошковое полиуретановое покрытие.

Для правильной эксплуатации клапана в установках пожаротушения рекомендуется ознакомиться с ГОСТ Р 51052-2002 "Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний" и со сводом правил СП 5.13130-2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».

Пример условного обозначения клапана Ду 100 по ГОСТ Р 51052-2002: КСД 100/1,6(Г0,08)- Ф.О4 – «ПИЛОТ КСД».

Комплект поставки (шт.):

Клапан ПИЛОТ КСД – 1; компенсатор – 1; обратный клапан – 1; фильтр – 1; кран подачи воды в запорную камеру – 1; кран ручного пуска – 1; Клапан электромагнитный – 1; манометр – 2; клапан дренажный – 1; сигнализатор давления заказывается отдельно

Рекомендации по альтернативной замене аналогов продукции ЗАО «ПО «Спецавтоматика» г. Бийск

Узел управления дренчерный с электроприводом «Малорасходный» УУ-Д50/1,2(Э12, 24, 220) ГМ.О4-«Малорасходный»
Узлы управления дренчерные с комбинированным (электро- и гидро-) и пневмоприводом УУ-Д100/1,6(Э 12 (24, 220); Г0,07;П0,028)-ВФ.О4 (угловой)
Узлы управления дренчерные с комбинированным (электро- и гидро-) и пневмоприводом УУ-Д150/1,6(Э 12 (24, 220); Г0,07;П0,028)-ВФ.О4 (угловой)

Скачать техническую документацию на ПИЛОТ КСД

Пусковой элемент В (соленоид): 24В, 220В (при заказе указать напряжение)
Время срабатывания не более с: 2
Масса не более кг: Ду50-4 кг, Ду65-10 кг, Ду80-17,5 кг, Ду100-25,5 кг, Ду150-36 кг, Ду200-71 кг
Срок службы не менее: 10 лет

Наименование	Тип Системы	Условный Диаметр	Цена с НДС, руб.
ПИЛОТ КСД-50 в сборе. Узел управления дренчерной системой: клапан сигнальный дренчерный фланцевый, обвязка с электропуском на 24В	Дренчерная	50	Уточняйте
ПИЛОТ КСД-65 в сборе. Узел управления дренчерной системой: клапан сигнальный дренчерный фланцевый, обвязка с электропуском на 24В	Дренчерная	65	Уточняйте
ПИЛОТ КСД-80 в сборе. Узел управления дренчерной системой: клапан сигнальный дренчерный фланцевый, обвязка с электропуском на 24В	Дренчерная	80	Уточняйте
ПИЛОТ КСД-100 в сборе. Узел управления дренчерной системой: клапан сигнальный дренчерный фланцевый, обвязка с электропуском на 24В	Дренчерная	100	Уточняйте
ПИЛОТ КСД-150 в сборе. Узел управления дренчерной системой: клапан сигнальный дренчерный фланцевый, обвязка с электропуском на 24В	Дренчерная	150	Уточняйте
ПИЛОТ КСД-200в сборе. Узел управления дренчерной системой: клапан сигнальный дренчерный фланцевый, обвязка с электропуском на 24В	Дренчерная	200	Уточняйте
