Узел управления спринклерный ПИЛОТ КСМ

Разработан узел спринклерный Пилот КСМ для работы в водозаполненных системах спринклерного тушения пожаров. Возможна комплектация клапана дополнительными сигнализаторами давления.

Скачать техническую документацию на ПИЛОТ КСМ

Клапан спринклерный сигнальный марки КСМ ДИНАРМ применяется в системах автоматического водяного пожаротушения непосредственно в «мокрых» спринклерных установках (с заполненным водой распределительным трубопроводом). Для правильной эксплуатации клапана в установках пожаротушения рекомендуется ознакомиться с ГОСТ Р 51052-2002 «Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний» и со сводом правил СП 5.13130-2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические.Нормы и правила проектирования».

Клапан спринклерный сигнальный марки ДИНАРМ обеспечивает автоматическое включение электрических и гидравлических противопожарных устройств при срабатывании системы, являясь одним из основных элементов спринклерной системы.

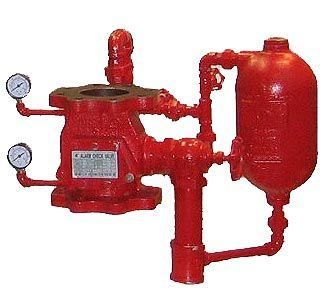

Возможна поставка клапана в сборе (клапан, обвязка, замедляющая камера), опрессованного на 20 атм.

Клапан спринклерный ПИЛОТ-КСМ производится на Ду100 и Ду150мм.

Пример условного обозначения клапана Ду100 мм и Ду150 мм в соответствии с ГОСТ Р 51052-2002:

КС 100/1,7В-ВФ.УХЛ4-«ПИЛОТ КСМ-100».

КС 150/1,7В-ВФ.УХЛ4-«ПИЛОТ КСМ-150».

Полипропиленовые трубы и фитинги для систем пожаротушения от SLT BLOCKFIRE
Оросители спринклерные и дренчерные водяные от ПО «Спецавтоматика» г. Бийск

Работа клапана: при срабатывании хотя бы одного спринклера происходит падение давления в распределительном трубопроводе, и под действием давления в питающей системе открывается поворотный диск клапана. Через открывшийся клапан вода поступает в замедляющую камеру, но при открытом клапане объем воды в сигнальной линии слишком велик, и дренаж замедляющей камеры с ним не справляется. Камера быстро заполняется водой, и поток активизирует гидравлическую сирену и/или электрический сигнализатор давления.

Масса: 100 мм – 30 кг, 150 мм – 43 кг, обвязка – 11 кг, замедляющая
камера – 7 кг, сигнализатор давления – 420 г.
Вид привода – гидравлический.
Среда заполнения питающего и распределительного трубопроводов – вода.
Рабочее положение на трубопроводе – вертикальное.
Тип соединения с арматурой – фланцевый.
Число циклов срабатывания – 2000.
Параметры Ду 100 Ду 150
Миним. рабочее давление 1,5 Бар
Максим. рабочее давление 17,2 Бар
Испытательное давление 24 Бар
Время срабатывания 5 с
Время остановки 5 – 10 с
Температура эксплуатации 4ºС - 70ºС
Максимальный расход, л/мин 8328 18170
Нерабочий расход 15 л/мин

Рекомендации по альтернативной замене аналогов продукции ЗАО «ПО «Спецавтоматика» г. Бийск

Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4 «Прямоточный-100» (возможность установки задержки сигнала о срабатывании 0, 4, 8, 12, 16 с)
Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4 «Прямоточный-150» (возможность установки задержки сигнала о срабатывании 0, 4, 8, 12, 16 с)

Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4-01 «Прямоточный-150» с камерой задержки (время задержки сигнала о срабатывании 11±2,2 с)
Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4 «Шалтан» (адресный, с возможностью установки задержки сигнала о срабатывании 20, 40, 60, 80, 100, 120 с)

При заказе следует указать модель, Ду, вид поставки (разобранный, в сборе), а также комплектацию поставки.

Наименование	Тип Системы	Условный Диаметр	Цена с НДС, руб.
Обвязка узла управления ПИЛОТ КСМ			Уточняйте
Замедляющая камера узла управления ПИЛОТ КСМ			Уточняйте
Сигнализатор потока жидкости СПЖ ПОТОК			Уточняйте
ПИЛОТ КСМ-100 Сигнальный клапан водозаполненный, фланцевый, Ру 16	Спринклерная	100	Уточняйте
ПИЛОТ КСМ-150 Сигнальный клапан водозаполненный, фланцевый, Ру 16	Спринклерная	150	Уточняйте
