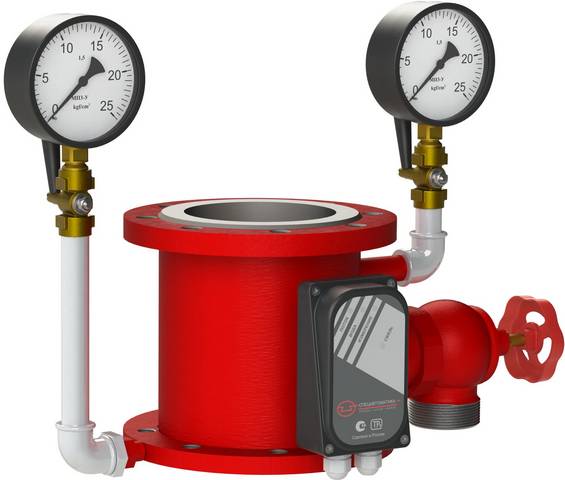

Узел управления спринклерный водозаполненный УУ-С "Шалтан"

Производитель: Спецавтоматика ПО, г. Бийск

Узел управления спринклерный водозаполненный «Шалтан» (прямоточного типа) предназначен для работы в спринклерных установках водяного и пенного пожаротушения (водозаполненных); осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о срабатывании и для включения пожарного насоса.

Узел управления соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4°С по ГОСТ 15150-69.

Узел предназначен для работы в условиях положительных температур (+5º и выше).

Функциональные возможности и особенности
- Для обмена данными используется двухпроводный интерфейс RS-485, который позволяет производить непрерывный контроль работоспособности и диагностику неисправностей узла;
- Узлы управления выпускаются с программируемым временем задержки сигнала о срабатывании на 20, 40, 60, 80, 100 и 120 с, которая позволяет исключить выдачу ложных сигналов, вызываемых резкими колебаниями давления источника водоснабжения;
- Расширен диапазон диаметров условного прохода DN 65-200;
- Выдача электросигнала для управления насосом и на пульт центрального наблюдения;
- Обслуживание УУ-С без необходимости демонтажа из системы пожаротушения.



Наименование

Монтажное Положение

Исполнение

Условный Диаметр

Рабочее Положение

Цена с НДС, руб.

Узел управления спринклерный водозаполненный УУ-С80/1,6В-ВФ.О4 "Шалтан"

Прямоточный

"Шалтан" с установкой времени задержки сигнала 0,20,40,60,80,100 или 120 с.

80

Вертикальное, фланцевый

36020

Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4 "Шалтан"

Прямоточный

"Шалтан" с установкой времени задержки сигнала 0,20,40,60,80,100 или 120 с.

65

Вертикальное, фланцевый

36020

Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4 "Шалтан"

Прямоточный

"Шалтан" с установкой времени задержки сигнала 0,20,40,60,80,100 или 120 с.

100

Вертикальное, фланцевый

38590

Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4 "Шалтан"

Прямоточный

"Шалтан" с установкой времени задержки сигнала 0,20,40,60,80,100 или 120 с.

150

Вертикальное, фланцевый

41170

Узел управления спринклерный водозаполненный УУ-С200/1,6В-ВФ.О4 "Шалтан"

Прямоточный

"Шалтан" с установкой времени задержки сигнала 0,20,40,60,80,100 или 120 с.

200

Вертикальное, фланцевый

50180




Для монтажа узла управления рекомендуем приобрести комплект крепежных деталей.



документация

дата изменения

размер

формат

Сертификат C-RU.ПБ97.В.00247/19

19.09.2019

2567 Кб

pdf

Декларация о соответствии ЕАЭС N RU Д-RU.HB54.B.07335/20

29.01.2021

610 Кб

pdf

Письмо-разрешение к применению на территории Республики Казахстан

02.02.2016

3415 Кб

pdf

Письмо-уведомление

31.03.2015

143 Кб

pdf

Руководство по эксплуатации (УУ "Шалтан")

12.01.2021

420 Кб

pdf

Руководство по эксплуатации (СПЖ «Стрим» v4, v5)

22.10.2020

870 Кб

pdf

3D-модели для AutoCAD (УУ Шалтан) в формате dwg

22.04.2020

10162 Кб

7z

3D-модель для Revit 2020 (УУ Шалтан) в формате rfaВажно!

22.04.2020

535 Кб

7z
