Узел управления спринклерный водозаполненный УУ-С "Прямоточный" (с камерой задержки)

Производитель: Спецавтоматика ПО, г. Бийск

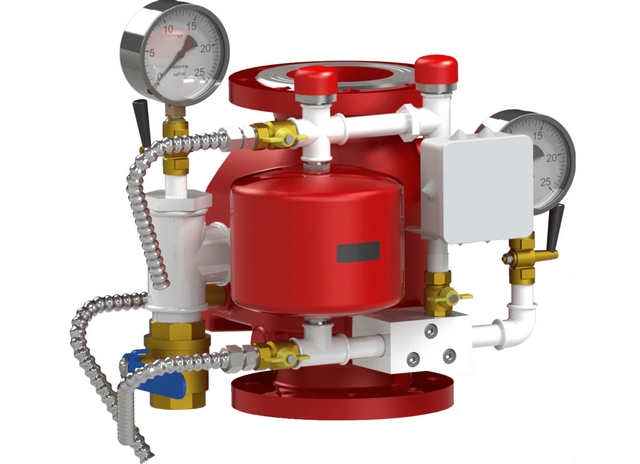

Узел управления спринклерный водозаполненный УУ-С "Прямоточный" (с камерой задержки) предназначен для работы в спринклерных установках водяного и пенного пожаротушения;

Узел управления спринклерный водозаполненный "Прямоточный" осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.

Узел управления спринклерный водозаполненный УУ-С "Прямоточный" (с камерой задержки) соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °С по ГОСТ 15150-69.

УУ поставляется в собранном виде, но имеет демонтированные комплектующие элементы, которые уложены отдельно.

Принцип работы

При срабатывании спринклерного оросителя давление в распределительном трубопроводе и в полости над затвором снижается, жидкость под избыточным давлением во входной полости клапана открывает затвор, и часть ее по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу стекает в дренаж. На пути стока жидкости в трубопроводе установлен компенсатор, создающий дополнительное сопротивление жидкости и обеспечивающий необходимое давление для срабатывания сигнализаторов давления. Сигнализаторы давления выдают сигналы для управления насосом и на пульт центрального наблюдения, узел управления переходит в рабочий режим.

Преимущества

Исключение выдачи ложных сигналов при резких колебаниях давления в системе водоснабжения.
Выдача сигнала для управления насосом и на пульт центрального наблюдения.
Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
Новые современные материалы и технологии.

Для монтажа узла управления рекомендуем приобрести Комплект крепежных деталей к УУ

Наименование	Монтажное Положение	Исполнение	Условный Диаметр	Рабочее Положение	Цена с НДС, руб.
Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4-01 "Прямоточный-65" (с камерой задержки)	Прямоточный	"Прямоточный" (с камерой задержки), время срабатывания - 11 с.	65	Вертикальное, фланцевый	41170
Узел управления спринклерный водозаполненный УУ-С80/1,6В-ВФ.О4-01 "Прямоточный-80" (с камерой задержки)	Прямоточный	"Прямоточный" (с камерой задержки), время срабатывания - 11 с.	80	Вертикальное, фланцевый	41170
Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4-01 "Прямоточный-100" (с камерой задержки)	Прямоточный	"Прямоточный" (с камерой задержки), время срабатывания - 11 с.	100	Вертикальное, фланцевый	43740
Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4-01 "Прямоточный-150" (с камерой задержки)	Прямоточный	"Прямоточный" (с камерой задержки), время срабатывания - 11 с.	150	Вертикальное, фланцевый	46310

документация	дата изменения	размер	формат
Сертификат C-RU.ПБ97.В.00247/19	19.09.2019	2567 Кб	pdf
Декларация о соответствии ЕАЭС N RU Д-RU.HB54.B.07335/20	29.01.2021	610 Кб	pdf
Письмо-разрешение к применению на территории Республики Казахстан	02.02.2016	3415 Кб	pdf
Письмо-уведомление	31.03.2015	143 Кб	pdf
Руководство по эксплуатации (CДУ-М)	17.06.2020	359 Кб	pdf
Руководство по эксплуатации (УУ "Прямоточный")	12.01.2021	1445 Кб	pdf
Схема подключения спринклерного прямоточного узла к оборудованию "С2000-АР2", "С2000-КДЛ", АРМ "Орион"	18.06.2020	2353 Кб	pdf
3D-модели для AutoCAD (УУ Прямоточный) в формате dwg	30.06.2020	78826 Кб	7z
3D-модели для Revit 2020 (УУ Прямоточный) в формате rfa Важно!	22.04.2020	1197 Кб	7z
