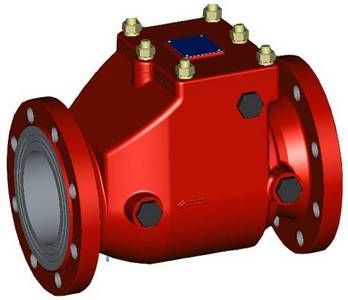

Клапан обратный однодисковый поворотный "Баге"

Клапан обратный однодисковый поворотный «Баге» с условным проходом DN 65, DN 80, DN 100, DN 150 - нормально закрытое запорное устройство, предназначенное для предотвращения обратного оттока воды при падении давления в подводящем трубопроводе.

Клапан соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4°С по ГОСТ 15150-69.
При использовании клапана необходимо дополнительно руководствоваться СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические».

Сертификат соответствия RU С-RU.ПБ97.В.00266/19, действителен по 16.10.2024.
СМК сертифицирована по международному стандарту ISO 9001:2015.
СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Принцип функционирования:

В корпусе на оси шарнирно установлено коромысло, которое через шток, тарелку,прижимает резиновую пластину к седлу. Резиновая пластина закреплена на штоке шайбой и гайкой. Для создания дополнительного усилия прижатия резиновой пластины на оси установлены две пружины. Ось в корпусе от смещения фиксируется двумя пробками с шайбами и кольцами. Окно в корпусе для ремонта и обслуживания закрывается крышкой, имеющей прокладку, крепится шпильками, шайбами, гайками.

Поток воды, идущий через клапан, поднимает тарелку с резиновой пластиной. Когда поток останавливается, то тарелка с резиновой пластиной плотно прилегает к седлу, предотвращает обратный отток воды.

Клапан может быть установлен вертикально (направление потока вверх) или горизонтально (крышкой вверх).

Порядок установки и подготовка к работе:

Перед установкой клапана удалить консервационную смазку и произвести внешний осмотр.
Установить клапан на подводящий трубопровод в соответствии требованиям монтажного проекта.

После установки клапана произвести проверку готовности его к работе в следующей последовательности:
- заполнить трубопровод водой через клапан и создать в нем давление;
- снизить давление в полости В;
- давление в полости Б клапана не должно измениться.


документация

дата изменения

размер

формат

Сертификат RU C-RU.ПБ97.В.00266/19

21.10.2019

1218 Кб

pdf

Письмо-разрешение к применению на территории Республики Казахстан

02.02.2016

3415 Кб

pdf

Руководство по эксплуатации (Клапан "Баге")

22.10.2019

328 Кб

pdf



Наименование

Тип Системы

Условный
Диаметр

Цена, руб.

Клапан обратный однодисковый поворотный КО(65)/1,6-УМ.О4-"Баге"

Муфтовый

65

12991

Клапан обратный однодисковый поворотный КО(65)/1,6-УФ.О4-"Баге" с фланцами

Фланцевый

65

14619

Клапан обратный однодисковый поворотный КО(80)/1,6-УМ.О4 - "Баге" с резьбовой

Муфтовый

80

14619

Клапан обратный однодисковый поворотный КО(80)/1,6-УФ.О4 - "Баге" с фланцами

Фланцевый

80

16247

Клапан обратный однодисковый поворотный "Баге" КО(100)/1,6-УФ.О4-"Баге"

Фланцевый

100

19492

Клапан обратный однодисковый поворотный "Баге" КО (150)/1,6-УФ.О4-"Баге"

Фланцевый

150

22737
