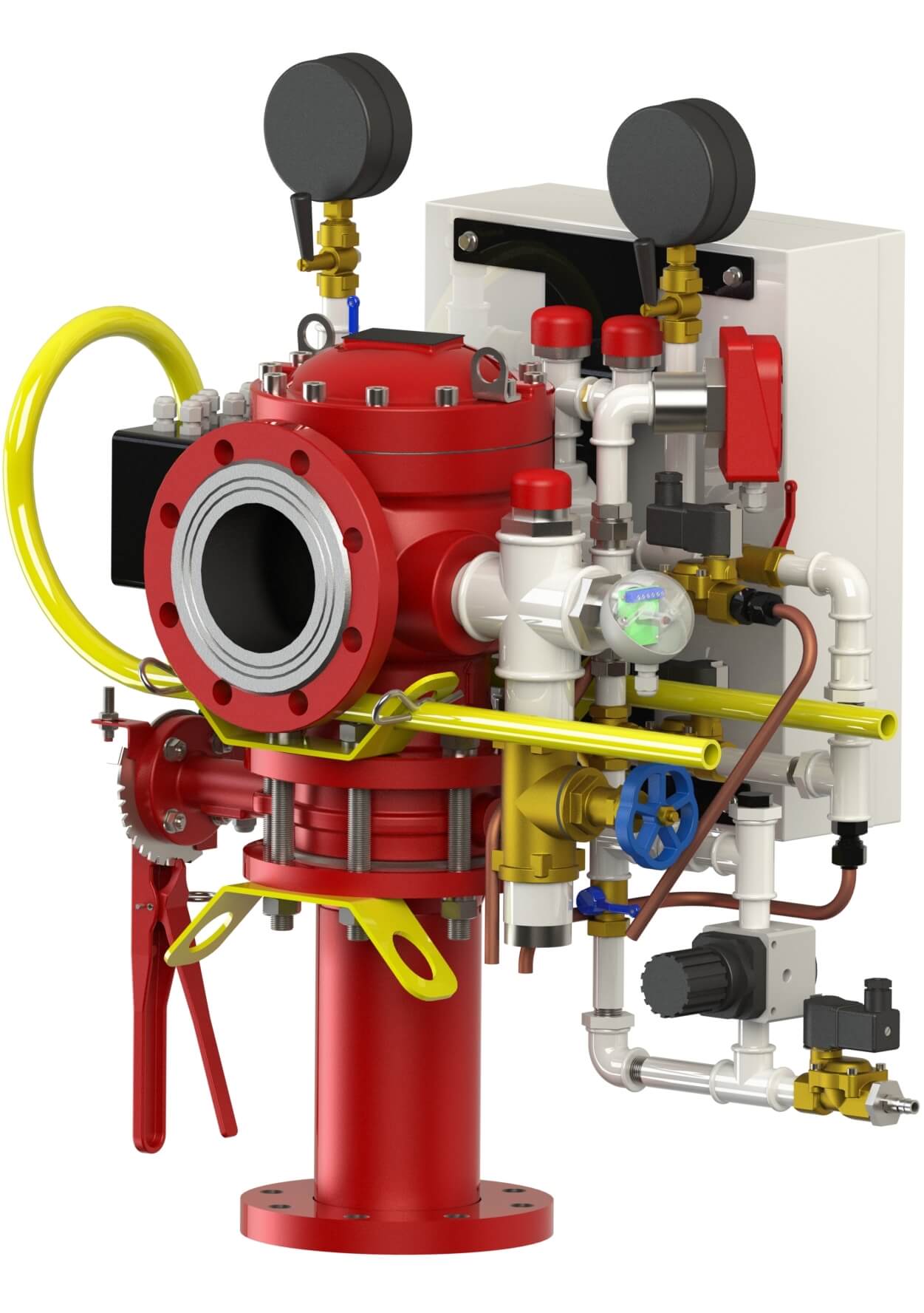

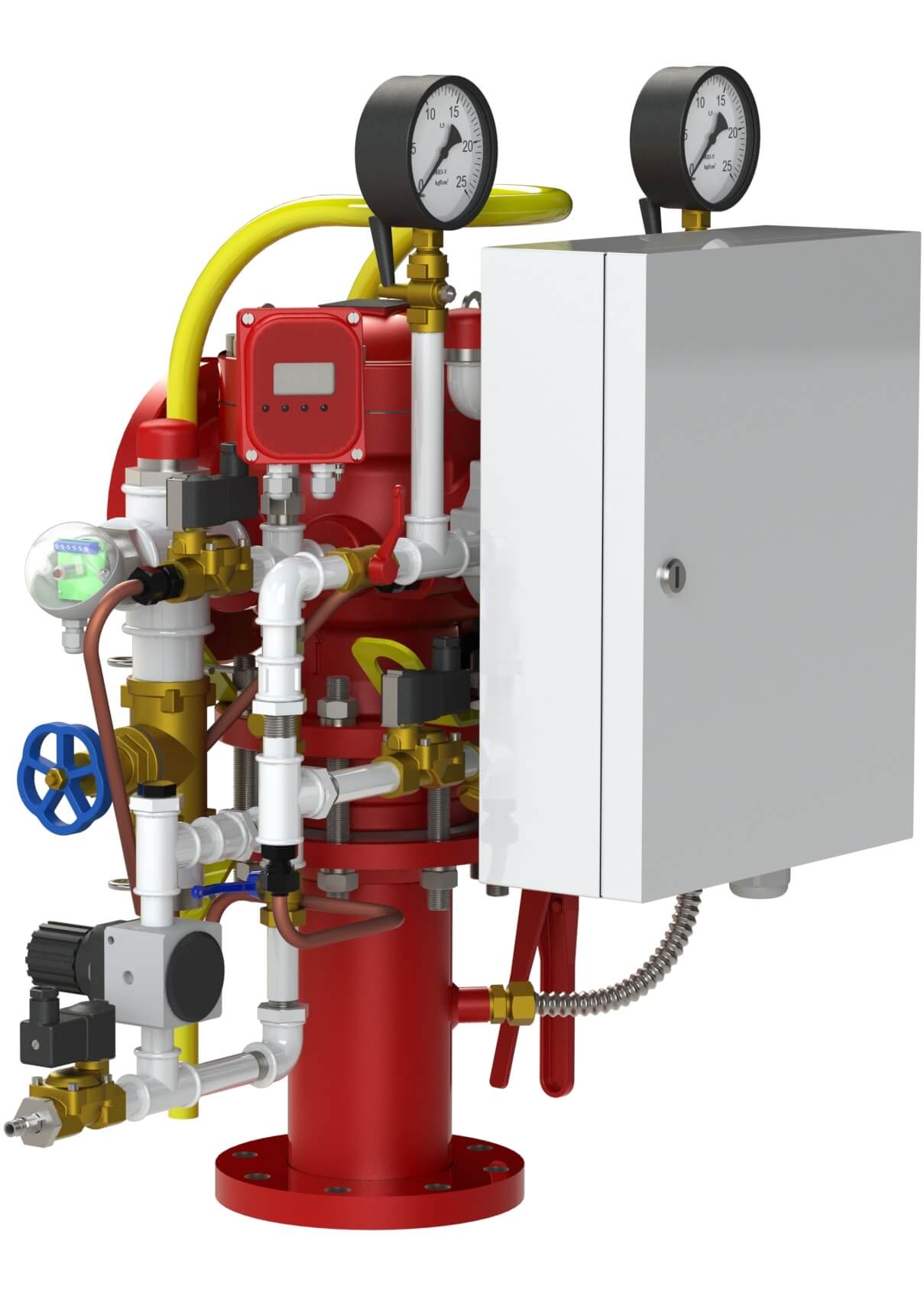

"Спринт" КПУУ Контрольно-пусковой узел управления

КПУУ «Спринт» состоит состоит из:

- узла управления в комплекте: клапан мембранный универсальный КСД типа КМУ, шкаф контроля управления запуском ШКУЗ, устройство дозированной подачи воздуха, электроклапан сброса пневматического давления, сигнализатор давления цифровой "Стресс", дисковый затвор с контролем положения, устройство контроля уровня жидкости

- эксгаустера ( в комплект поставки не входит, количество определяется при проектировании системы )

- компрессора ( в комплект поставки не входит )
- дисковый затвор с контролем положения, устанавливаемый на выходе узла ( в комплект поставки не входи т)

Контрольно-пусковой узел управления (КПУУ) "Спринт-100 (150)" предназначен для создания автоматических спринклерных установок водяного и пенного пожаротушения с контролем автоматического пуска.

Области ( объекты ) применения КППУ : жилые и офисные помещения, торговые центры и гипермаркеты, неотапливаемые склады, погрузочные ангары, неотапливаемые стоянки автомобилей, склады с высотным складированием, помещения с низкими потолками, общежития, специализированные лечебные учреждения, тюрьмы, отели, библиотеки, архивы, исторические и архитектурные памятники, театры, кинозалы, объекты энергетики, морозильные камеры, объекты метрополитена, объекты размещенные в горных выработках и др.

Контрольно-пусковой узел управления "Спринт-100" КПУУ-С100/1,6 Вз(Э220)-ВФ.04-"Спринт-100"

С помощью воздушного давления находящегося в трубопроводе КПУУ «Спринт» сигнализирует срабатывание (повреждение) спринклерного оросителя или трубопровода, а в случае возникновения пожара производит подачу огнетущащего вещества (ОТВ). КПУУ постоянно производит контроль целостности цепей с выдачей необходимых исходных сигналов для управления установкой пожаротушения. КПУУ обеспечивает повышенную защиту от ложных срабатываний в случае нарушения целостности питающих и расределительных трубопроводов и спринклерных оросителей. КПУУ может работать по следующим алгоритмам:

- предварительного действия;

- предварительного действия с контролем пуска;

- двойного контроля пуска.

КПУУ при работе по алгоритму предварительного действия обеспечивает заполнение питающих и распределительных трубопроводов огнетушащим веществом после срабатывания пожарных извещателей или спринклерного оросителя, в алгоритме предварительного действия с контролем пуска - после срабатывания пожарных извещателей, в алгоритме двойного контроля пуска - после срабатывания пожарных извещателей и хотя бы одного спринклерного оросителя.

Наименование	Тип Системы	Условный Диаметр	Рабочее Положение	Номинальное Напряжение Питания	Цена, руб.
Контрольно-пусковой узел управления "Спринт-100" КПУУ-С100/1,6 Вз(Э220)-ВФ.04-"Спринт-100"	Спринклерно-дренчерная	100	Вертикальное, фланцевый	220B	161000
Контрольно-пусковой узел управления "Спринт-150" КПУУ-С150/1,6 Вз(Э220)-ВФ.04-"Спринт-150"	Спринклерно-дренчерная	150	Вертикальное, фланцевый	220В	165600

документация	дата изменения	размер	формат
Сертификат С-RU.ЧС13.В.00591	24.11.2016	1773 Кб	pdf
Декларация о соответствии ТС N RU Д-RU.АЛ92.В.16903	03.02.2016	1031 Кб	pdf
Руководство по эксплуатации (КПУУ "Спринт")	27.09.2018	3708 Кб	pdf
Паспорт (Шкаф контроля, управления и запуска ШКУЗ)	27.09.2018	1414 Кб	pdf
Руководство по эксплуатации (CДУ-М)	27.03.2019	1379 Кб	pdf
Подключение КПУУ "Спринт" к внешним цепям	25.02.2015	187 Кб	pdf
Пример подключения КПУУ "Спринт" к адресным приборам	28.04.2015	80 Кб	dwg
Рекомендации по проектированию КПУУ "Спринт"	25.01.2019	704 Кб	pdf
Схема подключения КПУУ "Спринт" к прибору С2000-4	25.05.2015	92 Кб	pdf
Схема подключения СДЦ "Стресс" к С2000-КДЛ	25.02.2015	96 Кб	pdf
3D-модель (КПУУ "Спринт-100")	19.02.2016	15241 Кб	rar
3D-модель (КПУУ "Спринт-150")	19.02.2016	15510 Кб	rar
