Затворы дисковые АМК, АМ, АК с ручным приводом (ПО «Спецавтоматика»)
- Устройство контроля положения запорной арматуры УКПЗА
- Затворы дисковые АМ с ручным приводом (чугун)
- Устройство контроля положения нетокопотребляющее для дисковых затворов
- Устройство контроля положения запорной арматуры для кранов шаровых
- Устройство управления адресное
- Комплект крепежных фланцев для монтажа затвора дискового
- Затворы дисковые АК с ручным приводом (композиционный материал)

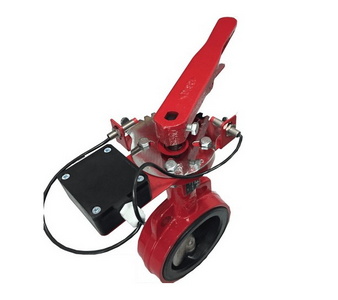

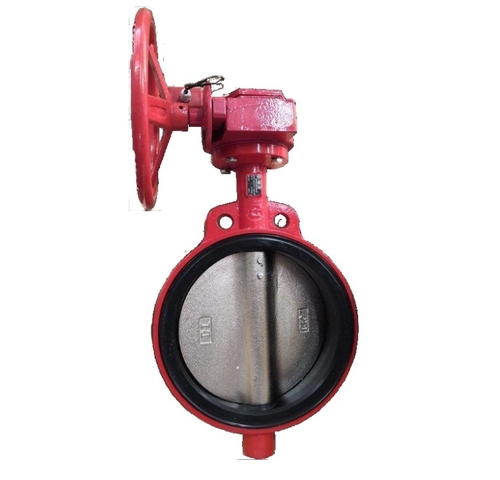

Затвор дисковый «АМК» с ручным приводом предназначен для использования в различных отраслях как запорное устройство в системах водоснабжения, а также на магистральных трубопроводах, оборудован устройством контроля положения запорной арматуры УКПЗА.- Затвор дисковый «АМК» с ручным приводом может располагаться на трубопроводе, как в горизонтальном, так и в вертикальном положении.
- Максимальное рабочее гидравлическое давление, МПа: 1,6
- Максимальное рабочее пневматическое давление, МПа: 0,6
- Класс герметичности: А
- Номинальный диаметр: 50, 65, 80, 100, 125, 150, 200, 250
- Рабочая среда: вода, воздух, пенообразователь
- Температура рабочей среды, ºС: -15...+45
- Зт 100/1,6(Р)-Ф.У3.1-«АМК-100v1» (v1 — с нормально разомкнутым «сухим контактом» реле, требуется питание 9…30 В)
- Зт 100/1,6(Р)-Ф.У3.1-«АМК-100v2» (v2 — аналоговый (1 … 4 кОм), требуется питание 9…30 В)
- Зт 100/1,6(Р)-Ф.У3.1-«АМК-100v3» (v3 — RS-485(Modbus RTU), требуется питание 9…30 В)
- Зт 100/1,6(Р)-Ф.У3.1-«АМК-100v4» (v4 — нетокопотребляющие «сухие контакты»)
|
документация |
дата изменения |
размер |
формат |
|
11.01.2021 |
2127 Кб |
|
|
|
02.04.2021 |
446 Кб |
|
|
|
08.04.2021 |
262 Кб |
|
|
|
Руководство по эксплуатации (Затвор дисковый с контролем положения «АМК») |
08.04.2021 |
288 Кб |
|
|
15.01.2021 |
626 Кб |
|
|
|
22.04.2020 |
13848 Кб |
7z |
|
|
3D-модели для Revit 2020 (Затвор АМ и АМК) в формате rfaВажно! |
22.04.2020 |
825 Кб |
7z |
|
Наименование |
Исполнение |
Номинальный Диаметр |
Pmax, МПа |
Цена с НДС, руб. |
|---|---|---|---|---|
|
Затвор дисковый 3т 50/1,6(Р)-Ф.У3.1-"АМК-50v4" |
С контролем положения (УКПЗА v4) |
50 |
1,6 |
8052 |
|
Затвор дисковый 3т 50/1,6(Р)-Ф.У3.1-"АМК-50v3" |
С контролем положения (УКПЗА v3) |
50 |
1,6 |
8052 |
|
Затвор дисковый 3т 50/1,6(Р)-Ф.У3.1-"АМК-50v2" |
С контролем положения (УКПЗА v2) |
50 |
1,6 |
8052 |
|
Затвор дисковый 3т 50/1,6(Р)-Ф.У3.1-"АМК-50v1" |
С контролем положения (УКПЗА v1) |
50 |
1,6 |
8052 |
|
Затвор дисковый 3т 65/1,6(Р)-Ф.У3.1-"АМК-65v4" |
С контролем положения (УКПЗА v4) |
65 |
1,6 |
9691 |
|
Затвор дисковый 3т 65/1,6(Р)-Ф.У3.1-"АМК-65v3" |
С контролем положения (УКПЗА v3) |
65 |
1,6 |
9691 |
|
Затвор дисковый 3т 65/1,6(Р)-Ф.У3.1-"АМК-65v2" |
С контролем положения (УКПЗА v2) |
65 |
1,6 |
9691 |
|
Затвор дисковый 3т 65/1,6(Р)-Ф.У3.1-"АМК-65v1" |
С контролем положения (УКПЗА v1) |
65 |
1,6 |
9691 |
|
Затвор дисковый 3т 80/1,6(Р)-Ф.У3.1-"АМК-80v4" |
С контролем положения (УКПЗА v4) |
80 |
1,6 |
9889 |
|
Затвор дисковый 3т 80/1,6(Р)-Ф.У3.1-"АМК-80v3" |
С контролем положения (УКПЗА v3) |
80 |
1,6 |
9889 |
|
Затвор дисковый 3т 80/1,6(Р)-Ф.У3.1-"АМК-80v2" |
С контролем положения (УКПЗА v2) |
80 |
1,6 |
9889 |
|
Затвор дисковый 3т 80/1,6(Р)-Ф.У3.1-"АМК-80v1" |
С контролем положения (УКПЗА v1) |
80 |
1,6 |
9889 |
|
Затвор дисковый 3т 100/1,6(Р)-Ф.У3.1-"АМК-100v4" |
С контролем положения (УКПЗА v4) |
100 |
1,6 |
12595 |
|
Затвор дисковый 3т 100/1,6(Р)-Ф.У3.1-"АМК-100v3" |
С контролем положения (УКПЗА v3) |
100 |
1,6 |
12595 |
|
Затвор дисковый 3т 100/1,6(Р)-Ф.У3.1-"АМК-100v2" |
С контролем положения (УКПЗА v2) |
100 |
1,6 |
12595 |
|
Затвор дисковый 3т 100/1,6(Р)-Ф.У3.1-"АМК-100v1" |
С контролем положения (УКПЗА v1) |
100 |
1,6 |
12595 |
|
Затвор дисковый 3т 125/1,6(Р)-Ф.У3.1-"АМК-125v4" |
С контролем положения (УКПЗА v4) |
125 |
1,6 |
13761 |
|
Затвор дисковый 3т 125/1,6(Р)-Ф.У3.1-"АМК-125v3" |
С контролем положения (УКПЗА v3) |
125 |
1,6 |
13761 |
|
Затвор дисковый 3т 125/1,6(Р)-Ф.У3.1-"АМК-125v2" |
С контролем положения (УКПЗА v2) |
125 |
1,6 |
13761 |
|
Затвор дисковый 3т 125/1,6(Р)-Ф.У3.1-"АМК-125v1" |
С контролем положения (УКПЗА v1) |
125 |
1,6 |
13761 |
|
Затвор дисковый 3т 150/1,6(Р)-Ф.У3.1-"АМК-150v4" |
С контролем положения (УКПЗА v4) |
150 |
1,6 |
15301 |
|
Затвор дисковый 3т 150/1,6(Р)-Ф.У3.1-"АМК-150v3" |
С контролем положения (УКПЗА v3) |
150 |
1,6 |
15301 |
|
Затвор дисковый 3т 150/1,6(Р)-Ф.У3.1-"АМК-150v2" |
С контролем положения (УКПЗА v2) |
150 |
1,6 |
15301 |
|
Затвор дисковый 3т 150/1,6(Р)-Ф.У3.1-"АМК-150v1" |
С контролем положения (УКПЗА v1) |
150 |
1,6 |
15301 |
|
Затвор дисковый 3т 200/1,6(Р)-Ф.У3.1-"АМК-200v4" |
С контролем положения (УКПЗА v4) |
200 |
1,6 |
20119 |
|
Затвор дисковый 3т 200/1,6(Р)-Ф.У3.1-"АМК-200v3" |
С контролем положения (УКПЗА v3) |
200 |
1,6 |
20119 |
|
Затвор дисковый 3т 200/1,6(Р)-Ф.У3.1-"АМК-200v2" |
С контролем положения (УКПЗА v2) |
200 |
1,6 |
20119 |
|
Затвор дисковый 3т 200/1,6(Р)-Ф.У3.1-"АМК-200v1" |
С контролем положения (УКПЗА v1) |
200 |
1,6 |
20119 |
|
Затвор дисковый 3т 250/1,6(Р)-Ф.У3.1-"АМК-250v4" |
С контролем положения (УКПЗА v4) |
250 |
1,6 |
22594 |
|
Затвор дисковый 3т 250/1,6(Р)-Ф.У3.1-"АМК-250v3" |
С контролем положения (УКПЗА v3) |
250 |
1,6 |
22594 |
|
Затвор дисковый 3т 250/1,6(Р)-Ф.У3.1-"АМК-250v2" |
С контролем положения (УКПЗА v2) |
250 |
1,6 |
22594 |
|
Затвор дисковый 3т 250/1,6(Р)-Ф.У3.1-"АМК-250v1" |
С контролем положения (УКПЗА v1) |
250 |
1,6 |
22594 |
