Устройство контроля положения запорной арматуры УКПЗА
- Конструкция устройства позволяет легко установить его на затвор, уже смонтированный на трубопроводе, обеспечить высокую точность и надежность определения положения задвижки;
- Для внешних подключений предусмотрена соединительная коробка с гермовводами и соединительными клеммами.
Для установки Устройства контроля положения на затвор существует несколько вариантов кронштейнов, которые различаются установочным размером. При заказе оборудования необходимо уточнить какой тип кронштейна подойдет к вашему затвору.
|
документация |
дата изменения |
размер |
формат |
|
16.06.2021 |
566 Кб |
|
|
|
22.06.2021 |
33 Кб |
zip |
|
|
16.06.2021 |
1611 Кб |
|
|
|
Схема внешних подключений устройства контроля положения v1 к адресным приборам |
18.06.2020 |
1776 Кб |
|
|
Схема внешних подключений устройства контроля положения v2 к адресным приборам |
18.06.2020 |
1715 Кб |
|
|
24.06.2021 |
518 Кб |
|
|
|
24.06.2021 |
160 Кб |
|
|
|
24.06.2021 |
513 Кб |
|
|
|
24.06.2021 |
513 Кб |
|
|
|
24.06.2021 |
521 Кб |
|
|
|
24.06.2021 |
514 Кб |
|
 |
 |
 |
|
Наименование |
Критерий Выбора |
Цена с НДС, руб. |
|---|---|---|
|

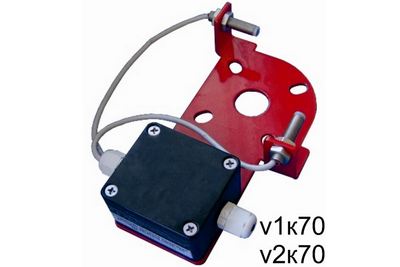

Устройство контроля положения запорной арматуры УКПЗА v1 |
2860 |
|
|
Устройство контроля положения запорной арматуры УКПЗА v2 |
2860 |
|
|

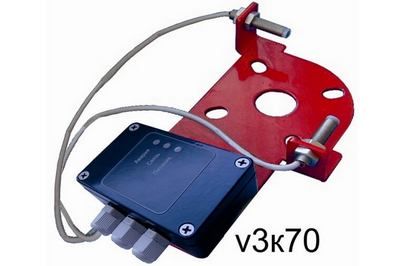

Устройство контроля положения запорной арматуры УКПЗА v3 |
4180 |
|
|
Кронштейн ЗД-50-46-И (для УКПЗА v1, v2) |
для затворов с фланцем F05 по ISO 5211 |
320 |
|
Кронштейн ЗД-70-46-И (для УКПЗА v1, v2) |
для затворов с фланцем F07 по ISO 5211 |
330 |
|
Кронштейн ЗД-102-46-И (для УКПЗА v1, v2) |
для затворов с фланцем F10 по ISO 5211 |
330 |
|
Кронштейн ЗД-50-86-И (для УКПЗА v3) |
для затворов с фланцем F05 по ISO 5211 |
330 |
|
Кронштейн ЗД-70-86-И (для УКПЗА v3) |
для затворов с фланцем F07 по ISO 5211 |
330 |
|
Кронштейн ЗД-102-86-И (для УКПЗА v3) |
для затворов с фланцем F10 по ISO 5211 |
330 |
|
Модификация УКПЗА |
Тип верхнего фланца затвора по ISO 5211 |
Тип кронштейна |
|
V1, V2 |
F05 |
Кронштейн ЗД-50-46-И |
|
V1, V2 |
F07 |
Кронштейн ЗД-70-46-И |
|
V1, V2 |
F10 |
Кронштейн ЗД-102-46-И |
|
V3 |
F05 |
Кронштейн ЗД-50-86-И |
|
V3 |
F07 |
Кронштейн ЗД-70-86-И |
|
V3 |
F10 |
Кронштейн ЗД-102-86-И |
