Устройство контроля положения запорной арматуры для кранов шаровых

Устройство контроля положения запорной арматуры УКПЗА v1, УКПЗА v2 предназначено для контроля положения (состояния «Закрыто»/«Открыто») шаровых кранов DN 15-DN 50 с ручкой «рычаг» фирмы «ГАЛЛОП» и им аналогичным в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения согласно требованиям п.5.1.18 СП 5.13130.2009

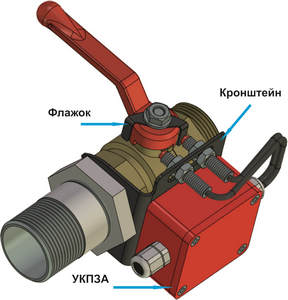

УКПЗА v1, УКПЗА v2 устанавливается со стороны внутренней резьбы крана, оснащено бесконтактными индукционными датчиками, имеющими встроенные светодиодные индикаторы для визуального наблюдения,

УКПЗА формирует извещения о положении запорного органа во внешние цепи с помощью:

- «сухих контактов» реле (модификация v1);

- изменения внутреннего сопротивления выхода для подключения шлейфа сигнализации «ШС» (модификация v2);

Для монтажа устройства на краны шаровые необходимо выбрать тип кронштейна в соответствии с DN крана.

DN крана шарового	Тип кронштейна
DN 15	Кронштейн КШ-15-46-И
DN 20	Кронштейн КШ-20-46-И
DN 25	Кронштейн КШ-25-46-И
DN 32	Кронштейн КШ-32-46-И
DN 40	Кронштейн КШ-40-46-И
DN 50	Кронштейн КШ-50-46-И

документация	дата изменения	размер	формат
Сертификат RU C-RU.ЧС13.В.00141/19	01.08.2019	1024 Кб	pdf
Руководство по эксплуатации (УКПЗА)	01.08.2019	626 Кб	pdf
Этикетка Кронштейн КШ-15-46-И	01.08.2019	534 Кб	pdf
Этикетка Кронштейн КШ-20-46-И	01.08.2019	537 Кб	pdf
Этикетка Кронштейн КШ-25-46-И	01.08.2019	529 Кб	pdf
Этикетка Кронштейн КШ-32-46-И	01.08.2019	540 Кб	pdf
Этикетка Кронштейн КШ-40-46-И	01.08.2019	537 Кб	pdf
Этикетка Кронштейн КШ-50-46-И	01.08.2019	527 Кб	pdf

Наименование	Цена, руб.
Устройство контроля положения запорной арматуры УКПЗА v1	2600
Устройство контроля положения запорной арматуры УКПЗА v2	2600
Кронштейн КШ-15-46-И (для УКПЗА v1, v2)	240
Кронштейн КШ-20-46-И (для УКПЗА v1, v2)	240
Кронштейн КШ-25-46-И (для УКПЗА v1, v2)	240
Кронштейн КШ-32-46-И (для УКПЗА v1, v2)	250
Кронштейн КШ-40-46-И (для УКПЗА v1, v2)	250
Кронштейн КШ-50-46-И (для УКПЗА v1, v2)	250
