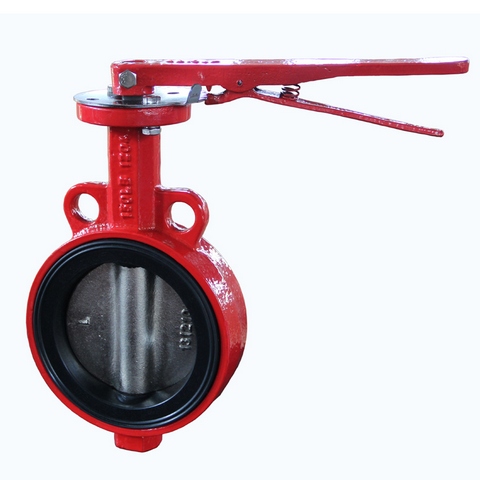

Затворы дисковые АМ с ручным приводом (чугун)

Так же обратите внимание на Затворы дисковые АМК с УКПЗА от ПО «Спецавтоматика»

Затвор дисковый «АМ» не имеет сертификата пожарной безопасности.

Затвор дисковый поворотный «АМ» предназначен для использования в различных отраслях как запорное устройство в системах технического водоснабжения (в том числе воздушных трубопроводах).

Преимущества:

Затвор может располагаться на трубопроводе, как в горизонтальном, так и в вертикальном положении.
Максимальное рабочее гидравлическое давление, МПа, из ряда: 1,0; 1,6
Максимальное рабочее пневматическое давление, МПа: 0,6
Класс герметичности: А
Номинальный диаметр: 50, 65, 80, 100, 125, 150, 200, 250
Рабочая среда: вода, воздух
Температура рабочей среды, ºС: -15...+45
Для монтажа затвора дискового рекомендуем приобрести комплект крепежных деталей.

документация	дата изменения	размер	формат
Сертификат С-RU.ПБ68.В.02843	31.01.2018	1011 Кб	pdf
Сертификат № ЕАЭС BY/112 02.01. 033 00079	15.12.2020	2127 Кб	pdf
Декларация о соответствии ЕАЭС № RU Д-RU.АГ03.В.85746	31.01.2018	1075 Кб	PDF
Руководство по эксплуатации (Затвор дисковый «АК»)	23.12.2020	251 Кб	pdf
Руководство по эксплуатации (Затвор дисковый с контролем положения «АМК»)	23.07.2019	706 Кб	pdf
Руководство по эксплуатации (Затвор дисковый поворотный «АМ»)	23.07.2019	577 Кб	pdf
3D-модели для AutoCAD (Затвор АМК) в формате dwg	22.04.2020	13848 Кб	7z
3D-модели для Revit 2020 (Затвор АМ и АМК) в формате rfa	22.04.2020	825 Кб	7z

Наименование	Исполнение	Условный Диаметр	Pmax, МПа	Цена, руб.
Затвор дисковый Зт 50/1,0(Р)-Ф.УЗ.1-"АМ-50"	Без УКПЗА	50	1,0	2035
Затвор дисковый Зт 65/1,0(Р)-Ф.УЗ.1-"АМ-65"	Без УКПЗА	65	1,0	2560
Затвор дисковый Зт 80/1,0(Р)-Ф.УЗ.1-"АМ-80"	Без УКПЗА	80	1,0	2645
Затвор дисковый Зт 100/1,0(Р)-Ф.УЗ.1-"АМ-100"	Без УКПЗА	100	1,0	3880
Затвор дисковый Зт 125/1,0(Р)-Ф.УЗ.1-"АМ-125"	Без УКПЗА	125	1,0	4575
Затвор дисковый Зт 150/1,0(Р)-Ф.УЗ.1-"АМ-150"	Без УКПЗА	150	1,0	5110
Затвор дисковый Зт 200/1,0(Р)-Ф.УЗ.1-"АМ-200"	Без УКПЗА	200	1,0	7570
Затвор дисковый Зт 250/1,0(Р)-Ф.УЗ.1-"АМ-250"	Без УКПЗА	250	1,0	8645
Затвор дисковый Зт 50/1,6(Р)-Ф.УЗ.1-"АМ-50"	Без УКПЗА	50	1,6	4070
Затвор дисковый Зт 65/1,6(Р)-Ф.УЗ.1-"АМ-65"	Без УКПЗА	65	1,6	5120
Затвор дисковый Зт 80/1,6(Р)-Ф.УЗ.1-"АМ-80"	Без УКПЗА	80	1,6	5290
Затвор дисковый Зт 100/1,6(Р)-Ф.УЗ.1-"АМ-100"	Без УКПЗА	100	1,6	7760
Затвор дисковый Зт 125/1,6(Р)-Ф.УЗ.1-"АМ-125"	Без УКПЗА	125	1,6	9150
Затвор дисковый Зт 150/1,6(Р)-Ф.УЗ.1-"АМ-150"	Без УКПЗА	150	1,6	10220
Затвор дисковый Зт 200/1,6(Р)-Ф.УЗ.1-"АМ-200"	Без УКПЗА	200	1,6	15140
Затвор дисковый Зт 250/1,6(Р)-Ф.УЗ.1-"АМ-250"	Без УКПЗА	250	1,6	17290
