Устройство контроля положения нетокопотребляющее для дисковых затворов

Устройство контроля положения запорной арматуры УКПЗА v4 предназначено для контроля положения (состояния «Закрыто»/«Открыто») запорного органа дисковых ручных поворотных затворов в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения согласно требованиям п.5.1.18 СП 5.13130.2009.

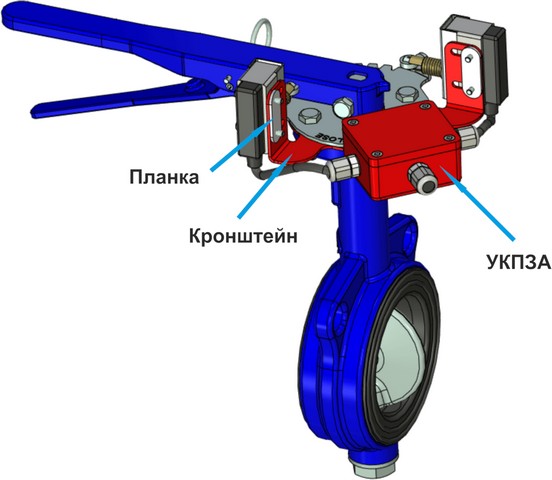

Положение запорного органа арматуры определяется положением образующих с ним механическую связь конструктивных частей (рукояток, валов и т.д.), оказывающих воздействие на датчики устройства.

Модификация v4 состоит из клеммного блока, расположенного в герметичном корпусе и подключенных к нему через кабельные вводы двух контактных датчиков с перекидными «сухими контактами». Для работы устройства не требуется внешнего источника питания постоянного тока.

При нахождении рукоятки затвора в крайних положениях («Закрыто» либо «Открыто») датчик, определяющий положение рукоятки затвора замыкает нормально-открытый и размыкает нормально-закрытый «сухой контакт».

При нахождении рукоятки затвора в промежуточном положении (между положениями «Закрыто»/«Открыто») датчики находятся в выключенном состоянии (нормально-открытые «сухие контакты» разомкнуты, нормально-замкнутые «сухие контакты» замкнуты).


Преимущества
  • Конструкция устройства позволяет легко установить его на затвор, уже смонтированный на трубопроводе, обеспечить высокую точность и надежность определения положения задвижки;
  • Для внешних подключений предусмотрена соединительная коробка с гермовводами и соединительными клеммами;
  • Для работы устройства не требуется внешнего источника питания постоянного тока.
  • Для установки УКПЗА v4 существует два варианта кронштейна, различающиеся установочным размером по типу верхнего фланца затвора. При заказе УКПЗА v4 необходимо уточнить - какой тип кронштейна подойдет к вашему затвору.



Тип верхнего фланца затвора

по ISO 5211

Тип кронштейна

Внешний вид

F05

Кронштейн ЗД-50-46-К

Кронштейн ЗД-50-46-К

F07

Кронштейн ЗД-70-46-К

Кронштейн ЗД-70-46-К



документация

дата изменения

размер

формат

Сертификат RU C-RU.ЧС13.В.00141/19

01.08.2019

1024 Кб

pdf

Руководство по эксплуатации (УКПЗА)

01.08.2019

626 Кб

pdf

Этикетка Кронштейн ЗД-50-46-К

01.08.2019

569 Кб

pdf

Этикетка Кронштейн ЗД-70-46-К

01.08.2019

574 Кб

pdf



Наименование

Цена, руб.

Устройство контроля положения запорной арматуры УКПЗА v4

1600

Кронштейн ЗД-50-46-К (для УКПЗА v4)

350

Кронштейн ЗД-70-46-К (для УКПЗА v4)

350
